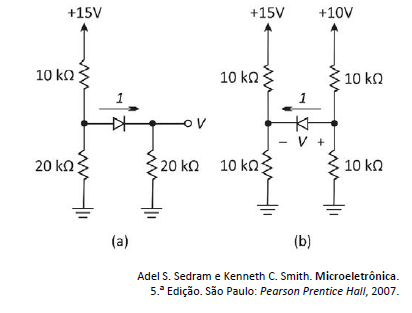

Considerando que os diodos dos circuitos acima sejam ideais, julgue os itens que se seguem.
No circuito (a), o diodo está reversamente polarizado.
Considerando que os diodos dos circuitos acima sejam ideais, julgue os itens que se seguem.
No circuito (b), o diodo não está conduzindo corrente elétrica.Em uma aula a respeito de grandezas elétricas e instrumentos de medição, montou-se o circuito apresentado na figura a seguir, no qual flui uma corrente i. O circuito é composto por uma fonte CC de tensão com valor v conectada a resistores com resistências R1 e R2, conforme ilustrado. Além disso, foram conectados instrumentos de medição que indicam as medições M1, M2 e M3. Nessa montagem, sabe-se que todos os medidores são ideais e que estão corretamente conectados para os seus devidos fins.
Julgue os itens seguintes, considerando que a medição M3 seja dada em volts.
Sabendo-se que o produto M1.M2 resulta na potência dissipada no...Em uma aula a respeito de grandezas elétricas e instrumentos de medição, montou-se o circuito apresentado na figura a seguir, no qual flui uma corrente i. O circuito é composto por uma fonte CC de tensão com valor v conectada a resistores com resistências R1 e R2, conforme ilustrado. Além disso, foram conectados instrumentos de medição que indicam as medições M1, M2 e M3. Nessa montagem, sabe-se que todos os medidores são ideais e que estão corretamente conectados para os seus devidos fins.
Julgue os itens seguintes, considerando que a medição M3 seja dada em volts.
Ajustando-se as resistências para R1=R2/2, M3 indicará um valor...Em uma aula a respeito de grandezas elétricas e instrumentos de medição, montou-se o circuito apresentado na figura a seguir, no qual flui uma corrente i. O circuito é composto por uma fonte CC de tensão com valor v conectada a resistores com resistências R1 e R2, conforme ilustrado. Além disso, foram conectados instrumentos de medição que indicam as medições M1, M2 e M3. Nessa montagem, sabe-se que todos os medidores são ideais e que estão corretamente conectados para os seus devidos fins.
Julgue os itens seguintes, considerando que a medição M3 seja dada em volts.
O produto entre a medição M3 e a corrente i que flui no circuit...Em uma aula a respeito de grandezas elétricas e instrumentos de medição, montou-se o circuito apresentado na figura a seguir, no qual flui uma corrente i. O circuito é composto por uma fonte CC de tensão com valor v conectada a resistores com resistências R1 e R2, conforme ilustrado. Além disso, foram conectados instrumentos de medição que indicam as medições M1, M2 e M3. Nessa montagem, sabe-se que todos os medidores são ideais e que estão corretamente conectados para os seus devidos fins.
Julgue os itens seguintes, considerando que a medição M3 seja dada em volts.
Substituindo-se R2 por um indutor, em regime permanente do circ...Em uma aula a respeito de grandezas elétricas e instrumentos de medição, montou-se o circuito apresentado na figura a seguir, no qual flui uma corrente i. O circuito é composto por uma fonte CC de tensão com valor v conectada a resistores com resistências R1 e R2, conforme ilustrado. Além disso, foram conectados instrumentos de medição que indicam as medições M1, M2 e M3. Nessa montagem, sabe-se que todos os medidores são ideais e que estão corretamente conectados para os seus devidos fins.
Julgue os itens seguintes, considerando que a medição M3 seja dada em volts.

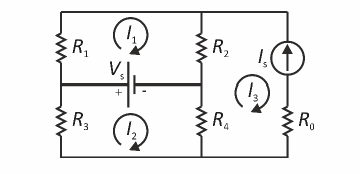

Substituindo-se R2 por um capacitor, em regime permanente do c...Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I1, I2 e I3, conforme ilustrado.
Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue os itens que se seguem.
A corrente de malha I1 não depende dos valores de R3 e R4.Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I1, I2 e I3, conforme ilustrado.
Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue os itens que se seguem.
Substituindo-se R4 por um curto-circuito, obtém-se
Durante uma aula de circuitos elétricos, o professor pediu para que a turma realizasse a análise do circuito elétrico apresentado a seguir, utilizando o método das correntes de malha. Para ajudar a turma, o professor indicou o sentido das correntes de malha a serem consideradas, as quais foram denominadas de I1, I2 e I3, conforme ilustrado.
Considerando que as fontes do circuito sejam ideais e seguindo as orientações do professor, julgue os itens que se seguem.
Em uma situação na qual Vs > 0, I1 = 5 A e I2 = 10 A, a fonte de tensão Vs fornecerá potência para o circuito.
