Questões sobre Eletrônica Digital

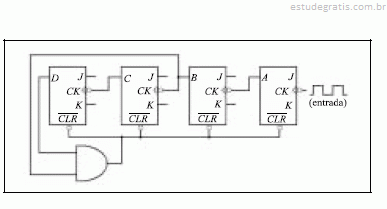

Com relação ao circuito seqüencial cujo diagrama está ilustrado acima, e considerando que os bits D, C, B e A formam um número variável binário em que D é o bit mais significativo, julgue os itens subseqüentes.

Trata-se de um contador binário de módulo 13.

Microprocessadores e circuitos de memória são acessíveis a custos cada vez menores e fazem parte de soluções de eletrônica digital para uma variedade crescente de situações. Acerca do funcionamento de microprocessadores e de circuitos de memória, julgue os itens subseqüentes.

Interrupções são formas de comunicação assíncrona entre o processador e periféricos. O periférico sinaliza a interrupção, indicando necessitar de uma ação do processador sobre dados recém-disponíveis, e fica aguardando que o processador atenda a interrupção. Geralmente, o processador reconhece interrupções de dois tipos: mascaráveis e não-mascaráveis. O software que roda no processador determina se interrupções mascaráveis serão ou não aceitas. O atendimento de interrupções não-mascaráveis é imediato, e o software não pode impedi-lo.

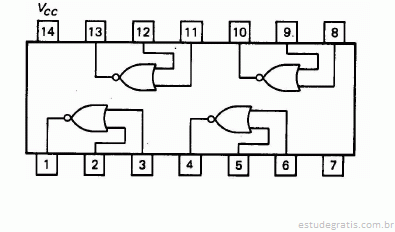

A figura acima mostra um diagrama funcional do circuito integrado 7402. Acerca desse circuito integrado, julgue os itens subseqüentes.

Considere que tensões de nível lógico 1 e 0 sejam conectadas, respectivamente, aos pinos 2 e 3. Considere também que os pinos 1 e 3 sejam conectados aos pinos 5 e 6, respectivamente. Nesse caso, a tensão no pino 4 é uma tensão correspondente ao nível lógico 1.
