Questões sobre Eletrônica Digital

Microprocessadores e circuitos de memória são acessíveis a custos cada vez menores e fazem parte de soluções de eletrônica digital para uma variedade crescente de situações. Acerca do funcionamento de microprocessadores e de circuitos de memória, julgue os itens subseqüentes.

O barramento é uma solução que facilita a interconexão do microprocessador com seus diversos periféricos. A tecnologia que evita que dispositivos tentem levar linhas do barramento para valores lógicos diferentes ao mesmo tempo (conflito de barramento) é a chamada porta lógica de três estados (tristate).

Microprocessadores e circuitos de memória são acessíveis a custos cada vez menores e fazem parte de soluções de eletrônica digital para uma variedade crescente de situações. Acerca do funcionamento de microprocessadores e de circuitos de memória, julgue os itens subseqüentes.

As memórias de acesso aleatório (RAM) dividem-se em estáticas e dinâmicas. A célula de memória dinâmica é mais complexa, porque um circuito de realimentação positiva é usado para manter autonomamente o dado armazenado, enquanto o dispositivo estiver energizado. As memórias estáticas são mais simples, porque apenas um elemento capacitivo de armazenamento é necessário.

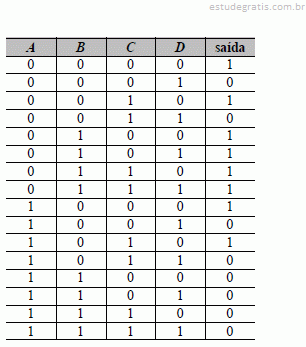

Considerando que a tabela-verdade mostrada acima está relacionada a um circuito combinacional, julgue os itens que se seguem.

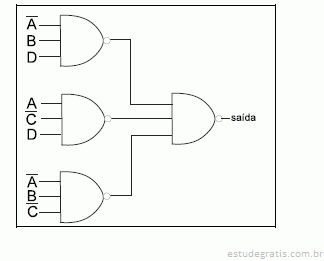

O circuito a seguir realiza a tabela-verdade em questão.

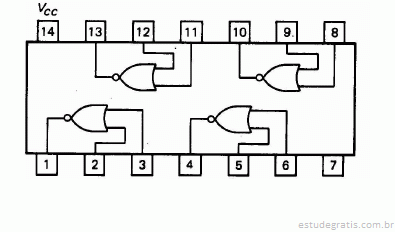

A figura acima mostra um diagrama funcional do circuito integrado 7402. Acerca desse circuito integrado, julgue os itens subseqüentes.

Se o pino 2 for conectado ao nível lógico fixo igual a 0, então a porta irá funcionar como uma porta inversora com entrada no pino 3 e saída no pino 1.

Se as entradas J e K forem conectadas ao nível lógico 1 e se a saída Q estiver em nível lógico 1, então, após a ocorrência de uma borda de subida do clock, a saída Q permanecerá no nível lógico 1.
