Questões sobre Eletrônica Digital

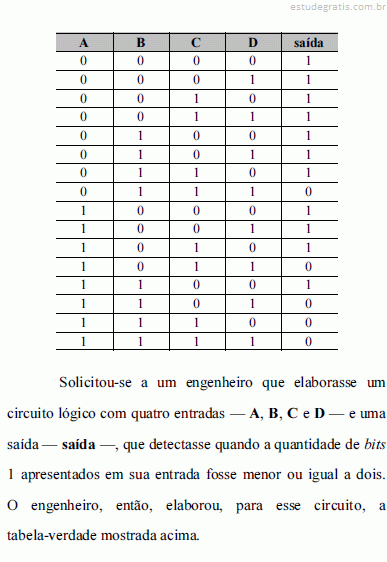

Com relação a essa tabela e a possíveis realizações físicas da mesma, julgue os itens seguintes.

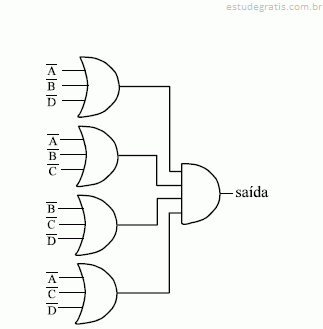

O circuito a seguir é capaz de realizar a expressão booleana mínima, na forma produto de somas, para a saída desejada.

Com relação a sistemas digitais, julgue os itens seguintes.

Um circuito lógico formado apenas com quatro entradas distintas — A, B, C e D —, duas portas OU e uma porta E pode ser montado para implementar a função lógica (A + B) × C × (B + D).

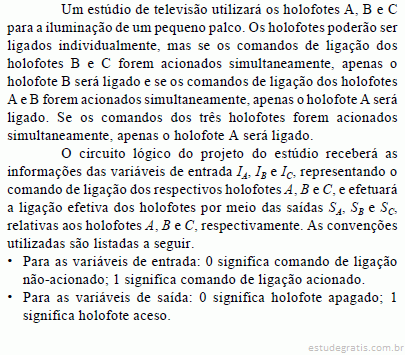

Com relação à situação apresentada, julgue os itens que se seguem.

O circuito lógico correspondente à tabela verdade da situação descrita necessita das três entradas para que possa funcionar corretamente.

Com relação a aspectos de sistemas digitais, julgue os itens subseqüentes.

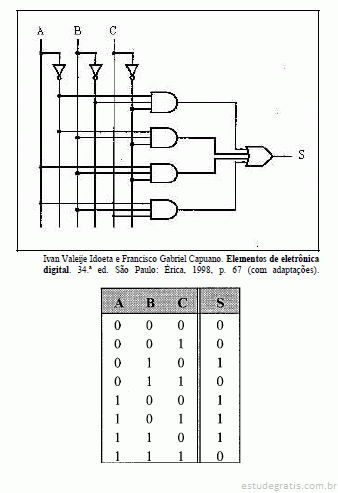

O circuito lógico mostrado na figura a seguir implementa a função lógica que executa a tabela verdade subseqüente.

Em sistemas de manufatura, fábricas e usinas, é comum o emprego de controladores lógicos programáveis (CLPs) bem como de dispositivos de suporte, tais como transmissores e supervisórios. Nesse contexto, julgue os itens subseqüentes.

CLPs dotados apenas de entradas digitais optoisoladas e saídas digitais por relé podem ser usados para a automação de processos cujos sensores e atuadores são do tipo liga/desliga.
