Listagem de Questões sobre Dispositivos Eletrônicos

#Questão 413688 - Engenharia Elétrica, Dispositivos Eletrônicos, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

Analisando as características de um diodo, foram escritas as seguintes observações.

I) Polarizar diretamente um diodo significa aplicar um potencial em seu anodo maior que o potencial do catodo.

II) Com aplicação de polarização direta em um diodo, tem-se uma redução das dimensões da região de depleção, bem como uma redução do campo elétrico e do potencial elétrico na interface entre os semicondutores tipo P e tipo N.

III) Polarizar reversamente um diodo significa aplicar um potencial em seu anodo maior que o potencial do catodo.

Estão corretas as observações:

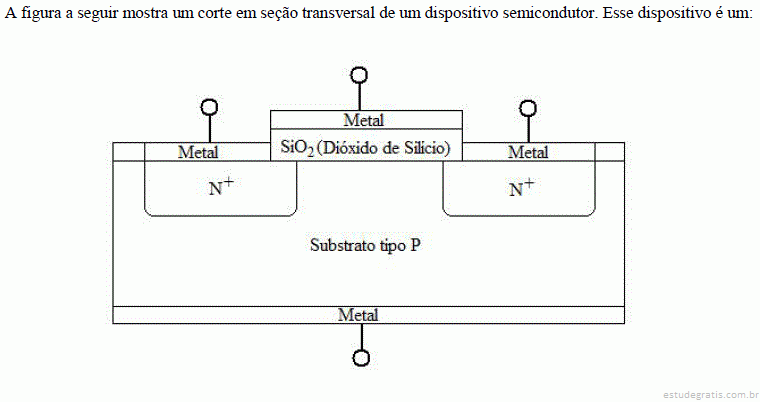

#Questão 413696 - Engenharia Elétrica, Dispositivos Eletrônicos, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

#Questão 413698 - Engenharia Elétrica, Dispositivos Eletrônicos, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

Um transistor MOSFET possui algumas regiões de operação que variam conforme a polarização dos terminais deste dispositivo. A única alternativa que NÃO corresponde a uma região de operação de um MOSFET é

#Questão 413703 - Engenharia Elétrica, Dispositivos Eletrônicos, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

Um engenheiro, ao realizar testes com um transistor MOSFET de canal N tipo enriquecimento, conectou o terminal fonte ao terra e aplicou uma tensão de 1,5V ao terminal de porta. É sabido que este transistor possui uma tensão de limiar (Vt) de 0,7V. Em seguida, aplicou tensões ao terminal de dreno com valores de: 0,5V; 0,9V e 2 V. Pode-se afirmar que, para cada valor de tensão aplicada ao dreno, o transistor estava operando, respectivamente, nas regiões de:

#Questão 413705 - Engenharia Elétrica, Dispositivos Eletrônicos, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

Durante um estudo de caracterização de um MOSFET, foram utilizados 2 (dois) equipamentos para controlar a tensão entre porta e fonte (VGS) e entre dreno e fonte (VDS). Tais equipamentos permitem medir a corrente fornecida, e, desta forma, foi medida a corrente entre dreno e fonte (IDS). Com este esquema de testes, VDS foi mantido fixo a 0,1V e variou-se VGS medindo-se IDS. Os pontos resultantes foram marcados em um gráfico (abscissa VGS e ordenada IDS) e foi traçada a reta tangente à curva com maior inclinação com relação ao eixo horizontal. O ponto de interseção da extrapolação desta reta com o eixo horizontal determina para este transistor a:
