Questões sobre Circuitos

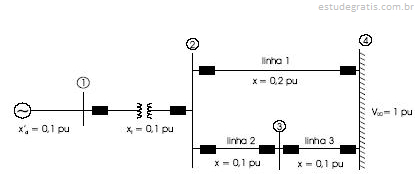

Considere o sistema elétrico de potência mostrado na figura acima. Utilize o modelo clássico de representação de máquina síncrona para estudos de estabilidade. Considere apenas as reatâncias dos equipamentos, como indicado no diagrama unifilar. O gerador supre uma carga, conectada na barra infinita, a qual absorve potência ativa igual a 0,8 pu com fator de potência indutivo também igual a 0,8. A tensão na barra infinita é mantida igual a 1 pu. Sabendo que a tensão do gerador atrás da reatância transitória é igual a 1,204 pu e o ângulo inicial do rotor da máquina é igual a 11,5º, julgue os próximos itens.

Caso ocorra uma falta trifásica na barra 3, nessa situação, mesmo durante o intervalo da falta, haverá fluxo de potência ativa para a carga.

O diodo túnel é um dispositivo eletrônico que apresenta resistência negativa. Considere o circuito abaixo.

Com essa polarização, o circuito se comportará como um circuito:

Um sistema trifásico, com potência de base de 10 MVA, possui tensão de linha de base de 10 kV e alimenta uma carga ligada em estrela que absorve corrente de 0,4 p.u. Nestas condições, a corrente absorvida pela carga, em ampères, aproximadamente, é de

Julgue os próximos itens, relativos a circuitos trifásicos.

Considere que uma carga trifásica equilibrada, submetida a uma mesma tensão de linha, possa ser conectada tanto em delta quanto em estrela. Nessa situação, a potência ativa trifásica consumida pela carga quando ligada em delta será menor que a potência consumida quando a carga for ligada em estrela.

Para dimensionamento da seção mínima de condutores considere os possíveis critérios relacionados a seguir.

I. Capacidade de condução de corrente.

II. Econômico de custo da energia dissipada contra custo inicial da instalação.

III. Limites de queda de tensão.

IV. 70% do limite de temperatura de escoamento do polímero da isolação.

V. Capacidade de condução de corrente de curtocircuito por tempo limitado.

É obrigatória a aplicação dos critérios relacionados SOMENTE em
