Questões sobre Circuitos

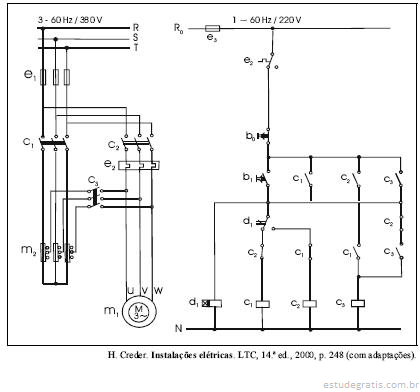

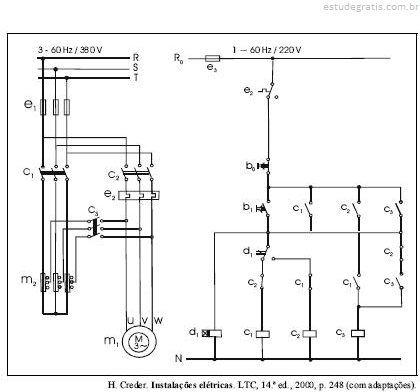

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes

A chave c₃ fecha os seus contatos imediatamente após o fechamento dos contatos da

chave c₂ .

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes

A primeira chave a fechar no circuito é a c ₁ .

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes

O dispositivo e ₂ pode interromper a alimentação do motor, caso seja observada sobrecarga no circuito de força.

A figura acima mostra os circuitos de força e de comando para o acionamento de um motor de indução trifásico. Para o acionamento, é utilizado um esquema elétrico que consiste na inserção automática de autotransformador indicado por m 2 , conforme controle efetuado via circuito de controle. A respeito dessas informações e do funcionamento dos elementos dos circuitos, julgue os itens subseqüentes

As derivações normalmente encontradas nos autotransformadores para esse tipo de circuito de força são de 20% e 50%; motores que acionam britadores podem demandar taps de até 65%.

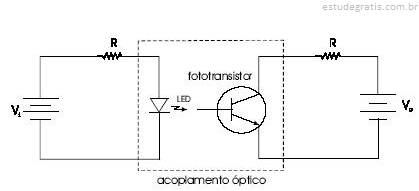

A figura acima mostra o circuito de um acoplador óptico adequadamente dimensionado para captação de um sinal de tensão. No circuito, existe um diodo emissor de luz (LED) que fica próximo a um fototransistor, sendo ambos encapsulados em um mesmo invólucro. A respeito do funcionamento desse circuito, julgue os itens subseqüentes.

Uma variação de tensão V_i provoca variação na corrente elétrica que circula pelo LED. Esse processo fará que varie a corrente no fototransistor, proporcionando, assim, variação na tensão entre o coletor e o emissor.
