Questões sobre Circuitos

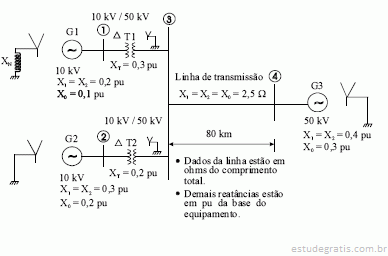

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

A corrente de seqüência negativa de uma corrente de falta simétrica é diferente de zero, e a corrente de seqüência zero é nula.

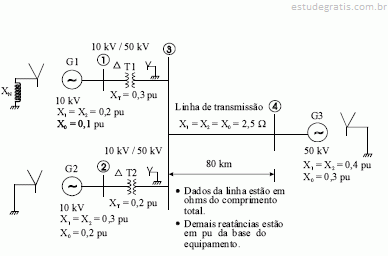

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

Sempre que uma corrente de falta assimétrica tiver componente de seqüência zero não-nula, é correto afirmar que o tipo de falta envolverá contato com a terra.

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

A potência de curto-circuito monofásico, em pu, em determinado ponto do sistema elétrico é igual à tensão durante a falta, em pu, nesse mesmo ponto

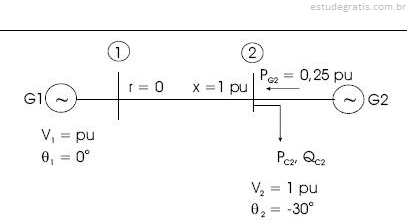

Considere o sistema elétrico de potência com duas barras mostrado na figura acima operando em regime permanente, com o gerador na barra 1 ajustado com magnitude de tensão igual a 1,0 pu e fase zero. Na barra 2, há um gerador, que gera a potência ativa
P _G2 , e uma carga, que absorve potência ativa P _C2 e reativa Q _C2 . Considere, ainda, que, para esse ponto de operação, a tensão na barra 2 é ajustada também com magnitude de 1,0 pu, mas com fase igual a !30º. Além disso, o gerador fornece para a barra 0,25 pu de potência ativa. A interligação entre as duas barras é feita por meio de uma linha de transmissão com resistência nula e com reatância igual a 1,0 pu. A contribuição do ramo shunt (capacitância) da linha é desprezível. Com base nessas informações sobre a operação do sistema acima, julgue os itens a seguir.

A potência ativa absorvida pela carga, P _C2 , é igual a 0,75 pu.

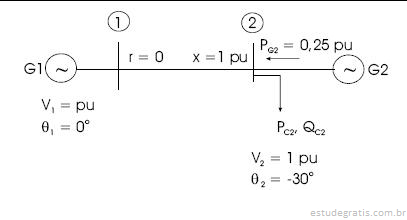

Considere o sistema elétrico de potência com duas barras mostrado na figura acima operando em regime permanente, com o gerador na barra 1 ajustado com magnitude de tensão igual a 1,0 pu e fase zero. Na barra 2, há um gerador, que gera a potência ativa
P _G2 , e uma carga, que absorve potência ativa P _C2 e reativa Q _C2 . Considere, ainda, que, para esse ponto de operação, a tensão na barra 2 é ajustada também com magnitude de 1,0 pu, mas com fase igual a !30º. Além disso, o gerador fornece para a barra 0,25 pu de potência ativa. A interligação entre as duas barras é feita por meio de uma linha de transmissão com resistência nula e com reatância igual a 1,0 pu. A contribuição do ramo shunt (capacitância) da linha é desprezível. Com base nessas informações sobre a operação do sistema acima, julgue os itens a seguir.

O gerador G1 gera 0,35 pu de potência ativa.
