Listagem de Questões sobre Circuitos
Considerando que, no circuito elétrico mostrado na figura acima: a corrente elétrica eficaz I seja igual a 20 A; a fonte esteja funcionando com tensão eficaz igual a 100 V; o circuito esteja operando em regime permanente; a corrente esteja atrasada da tensão e que , assinale a opção que corresponde ao valor da reatância capacitiva X, em Ω.

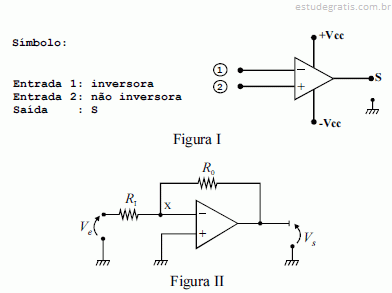

Considerando as figuras I e II acima, julgue os itens seguintes, a respeito de amplificadores operacionais.
As características dos amplificadores operacionais incluem a alta impedância de entrada e a baixa impedância de saída. Para o amplificador mostrado na figura I, se as entradas 1 e 2 tiverem a mesma tensão, a saída apresentará uma tensão de 1 V.

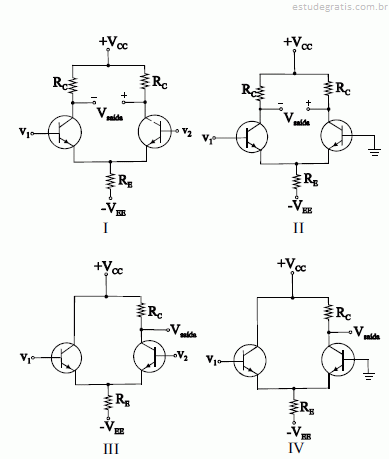

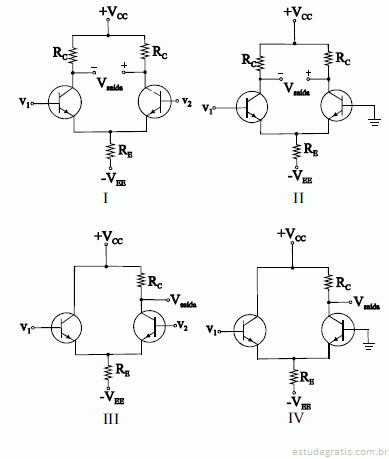

A respeito dos circuitos apresentados nas figuras de I a IV acima, julgue os itens a seguir.
Os circuitos das figuras I e II correspondem a amplificadores diferenciais com entrada com um terminal e saída com dois terminais.
Os circuitos das figuras III e IV correspondem a amplificadores diferenciais com entrada simples e saída simples.
Considere as seguintes afirmações:
I. Um circuito seletor de freqüência deve possuir elementos reativos.
II. Um filtro é um circuito que objetiva realizar a discriminação de freqüência.
III. O fator de qualidade Q de um circuito é a relação entre o pico de energia armazenada e a energia dissipada por ciclo.
IV. Um circuito ressonante série se comporta como um circuito aberto para a freqüência de ressonância.
V. Um circuito ressonante paralelo se comporta como um curto para a freqüência de ressonância.
Está correto apenas o que se afirma em:
I, IV e V.
I, II, III e V.
II, III e V.
II e III.
I, III e IV.
