Listagem de Questões sobre Circuitos

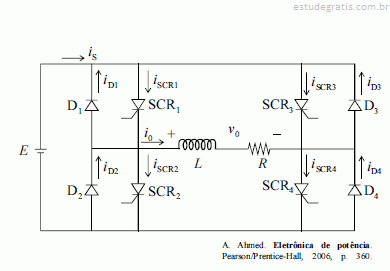

Considerando o circuito elétrico esquematizado na figura acima, julgue os itens a seguir.
A forma de onda da corrente io no circuito é retangular.

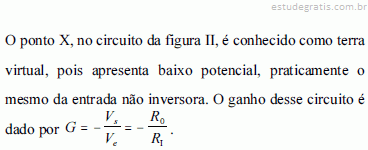

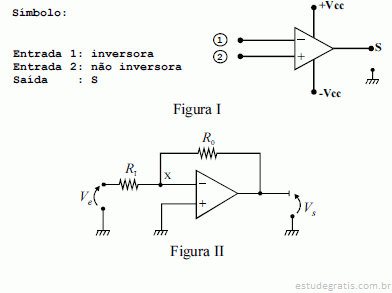

Considerando as figuras I e II acima, julgue os itens seguintes, a respeito de amplificadores operacionais.
Considere uma carga industrial estável e constante de 210 kVA, 13,8 kV e fator de potência de 0,90 atrasado. A energia ativa consumida em 10 dias é de:
56.000 kWh.
3.286 kWh.
625 MWh.
45.360 kWh.
50.400 kWh.
Relativamente aos divisores de tensão é correto afirmar:
Os do tipo capacitivo possuem resposta em freqüência elevada, sendo adequados para medição de surtos de tensão.
Os do tipo indutivo possuem resposta em freqüência de até 1 MHz.
Os do tipo resistivo são adequados apenas para aplicação em corrente alternada.
Os do tipo RC têm resposta em freqüência adequada para medição de harmônicos até o de terceira ordem.
Os do tipo RL têm resposta em freqüência adequada para medição de harmônicos até o de vigésima quinta ordem.
Um transformador monofásico recebe, no seu primário, uma tensão CA de 100 V superposta a um sinal DC de 5 V. Considerando uma relação de transformação de 1/10, a saída será de:
10 Vca superposta a 0,5 Vcc.
10 Vca superposta a 5 Vcc.
10 Vca.
1.000 Vca superposta a 50 Vcc.
0 Vcc.
