Questões de Engenharia Elétrica do ano 2017

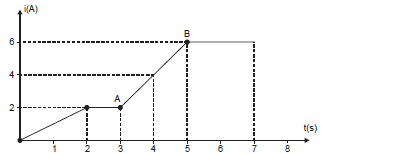

A corrente em um indutor ideal, de indutância L = 0,4 H, varia com o tempo conforme o gráfico abaixo.

A tensão elétrica no indutor no trecho AB, em volt, é

Uma lâmpada (127V-100 W) contém um filamento de tungstênio, de comprimento 31,4 cm e área da seção transversal igual a 1,26 × 10⁻⁹ m2. A resistividade em Ω . m do filamento da lâmpada, quando esta se encontra em operação, é, aproximadamente,

O sistema de automação prevê uma sinalização quantizada e apresentada no desenho a seguir. Com base no resultado do desenho, a quantidade de bits necessários à transmissão do sinal é:

Termelétrica que funciona com gás, diesel ou gasolina, instalada em hospitais, shopping centers etc., cuja função é entrar em operação apenas quando há falta de energia elétrica. Trata-se de um

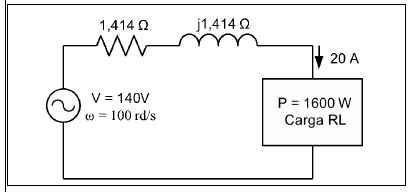

A Figura 1 mostra uma fonte com tensão alternada de 140 V e frequência angular de 100 rd/s, alimentando uma carga RL.

A potência dissipada pela carga é 1600 W, para uma corrente de 20A. Nessas condições, a indutância da carga é, aproximadamente,
