Questões de Engenharia Elétrica do ano 2017

No ensaio de um motor CC paralelo cuja corrente nominal do enrolamento shunt é igual a 250 mA, foi usada uma fonte de alimentação CC ajustável de zero a 120 V. A fonte, ligada ao enrolamento shunt, foi ajustada até que o amperímetro acusou a corrente nominal. Nesse ponto de operação, a tensão ajustada foi de 82 V. Assim, a resistência do enrolamento shunt, em ohms, vale, aproximadamente,

Considere uma linha de transmissão trifásica de 138 kV e potência de 200 MVA. Escolhendo como valores-base a sua tensão nominal e a potência apresentados anteriormente, mediu-se a tensão em uma barra do sistema, cujo resultado, em valor por unidade, foi de 0,978 pu. Nesse caso, o valor da tensão real, em kV, vale, aproximadamente,

Considere as proposições abaixo sobre o multímetro.

I. Para medir com maior precisão a tensão eficaz de uma rede elétrica sujeita a distorção por harmônicos deve-se utilizar um multímetro TRUE RMS.

II. Usando um multímetro digital com o seletor em 200 VDC, a medida da tensão de uma rede elétrica monofásica deve ser nula.

III. No multímetro analógico composto apenas de ohmímetro, voltímetro DC e AC e amperímetro DC, a bateria do instrumento tem a função de alimentar apenas o circuito do ohmímetro.

Está correto o que se afirma em

Considere a seguinte proposição: o motor de um tanque misturador de produtos deve ser ligado por dez segundos, assim que o usuário pressionar o botão de contato momentâneo.

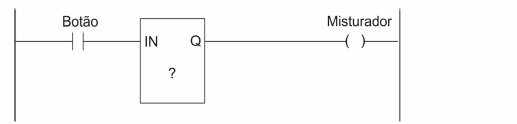

O bloco funcional previamente programado, que satisfaz a condição, consta em

Considere o trecho de programação Ladder abaixo.

A função lógica relativa é:

A)

B)

C)

D)

E)
