Questões de Engenharia Elétrica do ano 2017

Em um inversor de frequência, tipo escalar, a curva V/F foi parametrizada de modo a enviar 50 Hz ao motor da máquina operatriz sob o seu controle. Nessa condição, verifica-se o motor operando com 50 Hz/300 V. Em um determinado momento o inversor recebe uma nova instrução da unidade de lógica para enviar 60 Hz ao motor. Mediante o novo estado, considere:

I. Não houve mudança no torque.

II. A parametrização foi alterada.

III. A modulação PWM passou a gerar pulsos mais largos.

IV. O valor da tensão não foi alterado.

Está correto o que se afirma APENAS em

Um retificador de onda completa é constituído por uma ponte retificadora de silício e um capacitor de filtro de 4.700 μF. Na análise, considere Vγ = 1 V e ripple desprezível. Para a entrada do retificador alimentado com uma tensão elétrica de 15 Vrms/60 Hz, a tensão média de saída, em volts, sobre uma carga de 1 kΩ, é, aproximadamente,

A correção do fator de potência em baixa tensão pode ser feita instalando-se capacitores de modos diferentes, tendo como objetivos a conservação de energia e a relação custo/benefício proporcionado à empresa. O modo que corrige o fator de potência, contudo, mantém internamente todos inconvenientes devidos ao baixo fator de potência é a correção

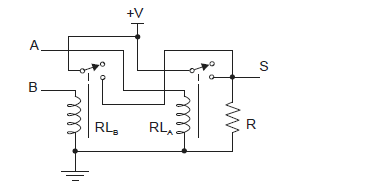

Considere a figura abaixo.

A lógica de operação executada pelo relé é chamada de

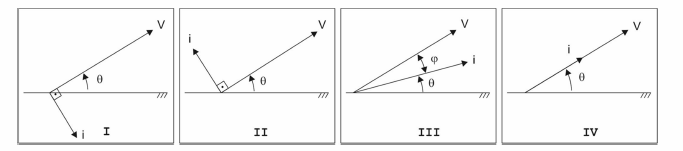

Considere os diagramas de fasores para tensão e corrente, em circuitos passivos, representados em um eixo de referência arbitrário e girando no sentido anti-horário.

 A correta associação de cada diagrama à respectiva natureza do seu circuito é:

A)

B)

C)

D)

E)
