Questões de Engenharia Elétrica do ano 2017

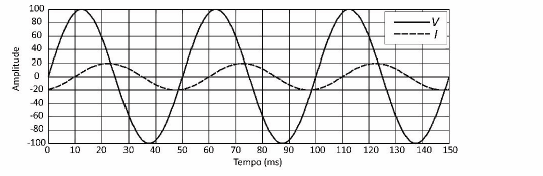

Em um dado experimento laboratorial envolvendo circuitos CA, utilizando as montagens apropriadas, foram medidos sinais alternados de tensão e corrente em uma impedância Z. Os dois sinais possuem mesma frequência, sendo um referente a uma tensão V e o outro a uma corrente I. Após o experimento, com base nas amostras coletadas dos sinais, os responsáveis pelo experimento representaram graficamente, em uma mesma escala, as referidas formas de onda, conforme ilustrado a seguir.

Em relação aos sinais apresentados, sabendo que a escala de amplitude é dada em volts e ampères para os sinais V e I, respectivamente, julgue os itens subsecutivos.

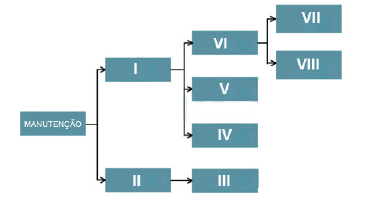

Avalie o quadro de tipos de manutenção a seguir, observando as disposições hierárquicas, e assinale a alternativa que substitua os algarismos romanos dentro dos retângulos.

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base o assunto Descargas Atmosféricas.

( ) A descarga atmosférica terra nuvem no modelo utilizado na engenharia elétrica é a descarga de retorno: inicialmente se tem uma descarga dentro da nuvem e, em seguida a ela, uma descarga descendente nuvemterra, denominada líder.

( ) Quando uma descarga atmosférica se aproxima da terra, as cargas vão se dispersando, diminuindo o campo elétrico, porém aumentando a área de ação da descarga.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

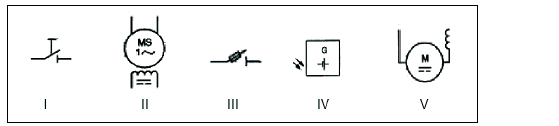

Analise a simbologia da figura a seguir.

Quais símbolos representam, respectivamente, motor série de corrente contínua, gerador fotovoltaico e interruptor seccionador?

Uma instalação industrial cuja potência aparente é de 100 kVA possui muitas cargas indutivas em seus circuitos resultando em um baixo Fator de Potência (FP) de 0,80. Assinale a alternativa com o valor aproximado (kVAR) do banco de capacitores para corrigir o FP para 0,98.
