Questões de Engenharia Elétrica do ano 2017

Um motor CC em derivação, de 15HP, 220V, possui velocidade nominal de 660rpm. Sabe-se que esse motor possui uma resistência de armadura total de 0,2Ω e que, em sua saída nominal, esse motor solicita uma corrente da rede de 80ª, com uma corrente de campo de 1,5A. Calcule a velocidade a vazio desse motor, se, nessas condições, o motor solicita uma corrente de 2,1A à rede elétrica.

De acordo com as quatro ligações possíveis para transformadores trifásicos de três enrolamentos, marque a alternativa com a representação correta.

(Sabe-se que a = N1/N2, ou seja, a é igual à relação de transformação.)

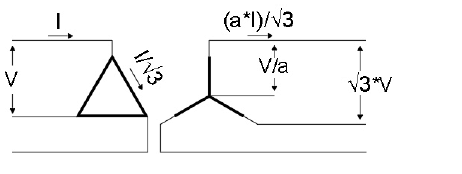

A)

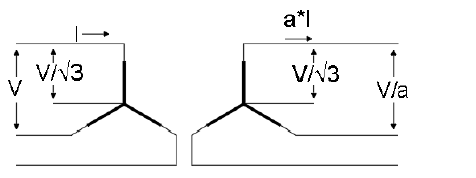

B)

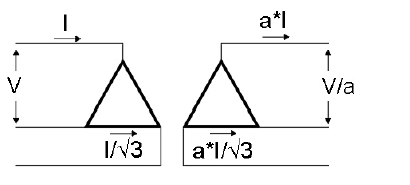

C)

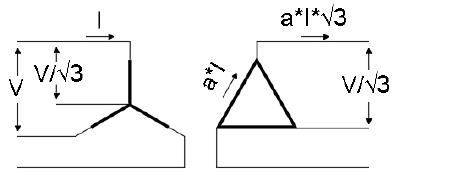

D)

Informe se é verdadeiro (V) ou falso (F) o que se afirma sobre as máquinas elétricas síncronas.

(...) Em regime permanente, a máquina síncrona é uma máquina CA e sua velocidade é proporcional à sua corrente de armadura.

(...) A indutância própria do enrolamento de campo não depende da posição do rotor, caso o estator seja cilíndrico.

(...) A corrente de excitação pode ser fornecida por uma máquina CC, frequentemente montada no mesmo eixo da máquina síncrona.

(...) Geradores síncronos não podem operar em paralelo.

(...) O Fator de Potência com o qual uma máquina síncrona opera pode ser controlado ajustando a excitação de campo.

A alternativa que apresenta a sequência correta é

A topologia de um motor CC que mais se aproxima de um motor universal é:

São consequências e problemas em uma máquina CC, EXCETO:
