Questões de Engenharia Elétrica do ano 2017

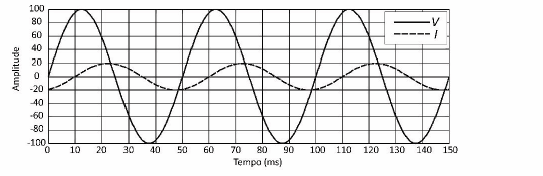

Em um dado experimento laboratorial envolvendo circuitos CA, utilizando as montagens apropriadas, foram medidos sinais alternados de tensão e corrente em uma impedância Z. Os dois sinais possuem mesma frequência, sendo um referente a uma tensão V e o outro a uma corrente I. Após o experimento, com base nas amostras coletadas dos sinais, os responsáveis pelo experimento representaram graficamente, em uma mesma escala, as referidas formas de onda, conforme ilustrado a seguir.

Em relação aos sinais apresentados, sabendo que a escala de amplitude é dada em volts e ampères para os sinais V e I, respectivamente, julgue os itens subsecutivos.

No que diz respeito a acionamentos, controles e equipamentos elétricos, julgue os itens seguintes. O inversor de frequência destina-se unicamente ao acionamento de máquinas assíncronas.

Na esfera do Ambiente de Contratação Regulada (ACR) do atual modelo do Mercado de Energia Elétrica, a compra e a venda de energia são formalizadas por meio de leilões de compra e venda, com contratos celebrados entre

as condições operativas de unidades transformadoras, a Aneel estabelece que uma unidade transformadora de potência deve ser dimensionada para três situações distintas: carregamento em condição normal de operação, carregamento em condição de emergência de curta duração e carregamento em condição de emergência de longa duração. Assim, a transmissora deve garantir que, em condição de emergência, a unidade transformadora possa operar sempre que solicitada pelo ONS, na entrada em operação e ao longo de toda a vida útil, no seu ciclo diário de carga, com carregamento de

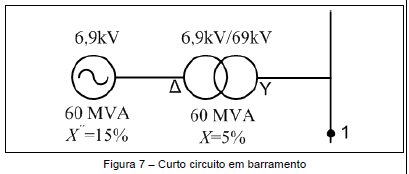

A Figura 7 mostra um barramento de 69 kV alimentado por um gerador de 60 MVA/6,9 kV, por meio de um transformador.

Suponha que ocorra um curto-circuito trifásico no ponto 1 do barramento e que as tensões são nominais no momento da falta. Qual é o valor aproximado da corrente de curto-circuito no barramento, desprezando-se a corrente de carga antes da falta?
