Questões de Engenharia Elétrica do ano 2009

Considere as situações seguintes:

I. Circuitos elétricos que sirvam a pontos situados em locais contendo banheira ou chuveiro, exceto os circuitos que alimentem aparelhos de iluminação posicionados a uma altura igual ou superior a 2,50 m.

II. Circuitos elétricos que alimentem tomadas de corrente situadas em áreas externas à edificação.

III. Circuitos elétricos de tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior.

IV. Circuitos elétricos de tomadas de corrente de cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e, no geral, a todo local interno molhado em uso normal ou sujeito a lavagens, exceto as tomadas de corrente claramente destinadas a alimentar refrigeradores e congeladores e que não fiquem diretamente acessíveis.

A NBR 5410 recomenda que, qualquer que seja o sistema de aterramento, esses circuitos devem ter proteção complementar contra contatos diretos por

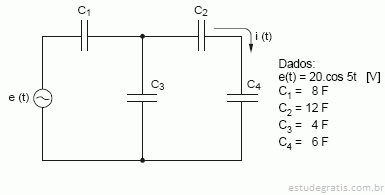

No circuito abaixo, os capacitores têm carga inicial nula.

A expressão da corrente i(t) é:

Tem-se uma fonte de alimentação linear composta por um transformador abaixador de tensão, uma ponte retificadora e um capacitor de filtro C. Ao ligar uma carga resistiva R na saída, obtém-se uma corrente média I e uma tensão média V com um ripple de frequência f e cujo valor pico a pico é no máximo 10% da tensão média na carga. A expressão que corresponde a um valor aproximado do valor pico a pico do ripple é

Uma instalação elétrica de 220 V alimenta uma carga indutiva que consome 2 kW e 4 kVAr em série com um capacitor que consome 2 kVAr. O fator de potência total dessa instalação vale

A função de transferência de um sistema de controle é dada por  . Logo, esse sistema possui
