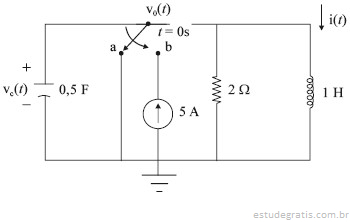

Texto para as questões 35 e 36. No circuito elétrico linear ilustrado a seguir, são realizados cálculos de algumas grandezas, tanto para a situação de regime permanente, quanto transitória. Suponha que a fonte de corrente no circuito seja ligada, passando-se a chave da posição a para b no instante t = 0 s. A partir desse instante, a fonte de corrente independente permanece conectada indefinidamente. Antes da chave ser trocada de posição, todos os elementos passivos de circuito encontravam-se descarregados, isto é, com condições iniciais nulas.

Texto para as questões 35 e 36. No circuito elétrico linear ilustrado a seguir, são realizados cálculos de algumas grandezas, tanto para a situação de regime permanente, quanto transitória. Suponha que a fonte de corrente no circuito seja ligada, passando-se a chave da posição a para b no instante t = 0 s. A partir desse instante, a fonte de corrente independente permanece conectada indefinidamente. Antes da chave ser trocada de posição, todos os elementos passivos de circuito encontravam-se descarregados, isto é, com condições iniciais nulas.

Em regime permanente, a tensão v c no capacitor, em volts, é igual a

O parâmetro de circuito elétrico que contribui com maior participação na queda de tensão em um transformador de potência operando a plena carga e a frequência industrial é a

Um circuito RLC série é percorrido por uma corrente i(t). A expressão da tensão total e(t) no domínio do tempo é:

função de transferência de um sistema de controle é . O sistema possui
