Questões de Engenharia Elétrica do ano 2009

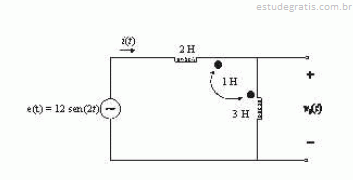

A figura acima mostra um circuito acoplado no qual estão indicadas as indutâncias próprias e mútuas dos enrolamentos, bem como as polarizações das bobinas. Nessa situação, é correto afirmar que, para a fonte de tensão e(t),

a tensão v₀ (t) tem valor rms superior a 10 V.

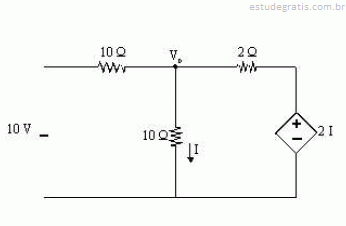

O circuito elétrico mostrado na figura acima é alimentado por uma fonte independente de tensão e uma outra fonte de tensão controlada por corrente. Nesse circuito,

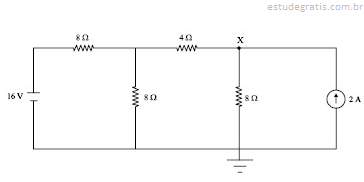

No circuito elétrico ilustrado na figura acima, o suprimento de energia é feito por meio de uma fonte independente de tensão e uma fonte independente de corrente. A tensão, em volts, no ponto X, em relação à referência (terra), é igual a

A tensão, em volts, no ponto X, em relação à referência (terra), é igual a

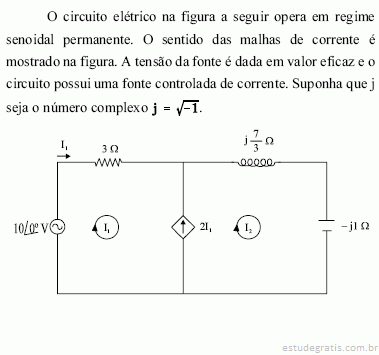

Com base nessas informações, é correto afirmar que a intensidade da corrente I 1 , em valor eficaz e em ampere, que flui pela fonte de tensão é igual a

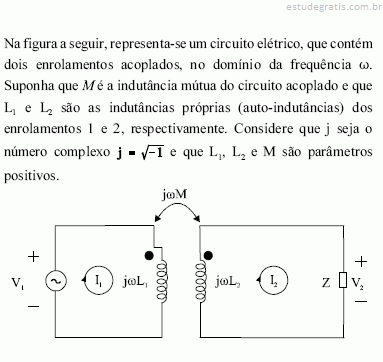

A respeito das grandezas nesse circuito elétrico, assinale a opção incorreta.
