Questões de Engenharia Elétrica do ano 2009

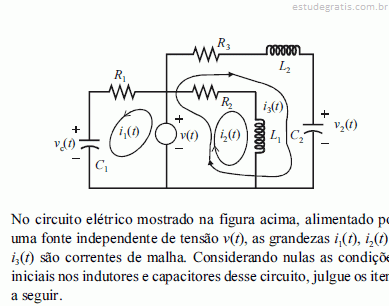

A corrente i1(t) não pode ser calculada sem os valores de C₂ e L₁.

Considerando que uma aplicação requeira o uso específico de um gerador CC ligado como composto em derivação curta, assinale a opção que corresponde ao esquema de circuito elétrico esperado nessa aplicação (desconsidere o efeito do enrolamento da armadura do gerador).

Texto para questões 34 e

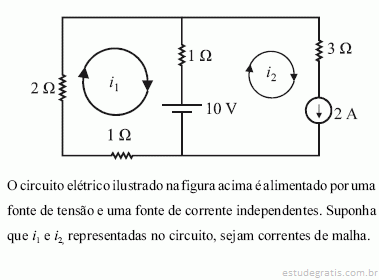

Com base nas informações sobre o circuito acima, é correto afirmar que a corrente de malha i 1 , em amperes é igual a

Texto para questões 34 e

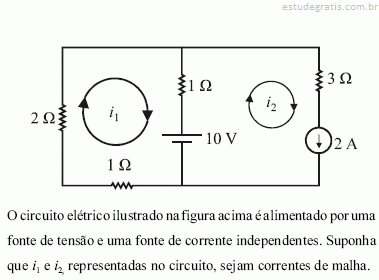

No circuito ilustrado, a potência total dissipada em todos os resistores, em W, é igual a

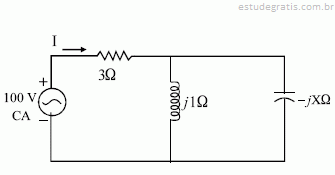

Considerando que, no circuito elétrico mostrado na figura acima: a corrente elétrica eficaz I seja igual a 20 A; a fonte esteja funcionando com tensão eficaz igual a 100 V; o circuito esteja operando em regime permanente; a corrente esteja atrasada da tensão e que , assinale a opção que corresponde ao valor da reatância capacitiva X, em Ω.
