Questões de Engenharia Elétrica do ano 2009

Considere que o circuito elétrico na figura acima seja alimentado por fontes independentes de tensão e de corrente.

A partir dessas informações, julgue os itens a seguir.

A fonte de tensão ligada ao terminal X no circuito está absorvendo potência.

Considere que o circuito elétrico na figura acima seja alimentado por fontes independentes de tensão e de corrente.

A partir dessas informações, julgue os itens a seguir.

O consumo de potência de todos os resistores no circuito totaliza 32 W.

Considere que o circuito elétrico na figura acima seja alimentado por fontes independentes de tensão e de corrente.

A partir dessas informações, julgue os itens a seguir.

A tensão V₀ nos terminais da fonte de corrente é igual a 16 V.

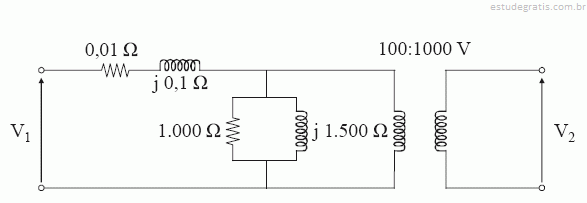

Um transformador monofásico, com potência nominal igual a 10 kVA, 60 Hz e relação de transformação 100 V/1.000 V, foi submetido aos ensaios de curto-circuito e a vazio, obtendo-se o circuito elétrico linear equivalente em baixas frequências, com parâmetros referenciados ao lado de baixa tensão, conforme mostrado na figura acima.

Considerando essas informações e que j = , julgue os itens a seguir.

No circuito elétrico equivalente, o resistor de 1.000  e a reatância de 1.500  são obtidos a partir do ensaio a vazio.

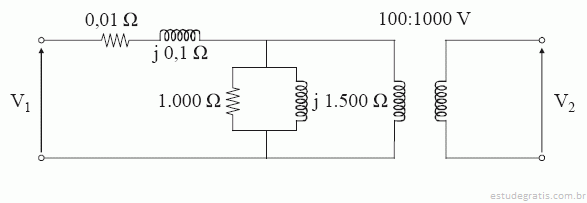

Um transformador monofásico, com potência nominal igual a 10 kVA, 60 Hz e relação de transformação 100 V/1.000 V, foi submetido aos ensaios de curto-circuito e a vazio, obtendo-se o circuito elétrico linear equivalente em baixas frequências, com parâmetros referenciados ao lado de baixa tensão, conforme mostrado na figura acima.

Considerando essas informações e que j = , julgue os itens a seguir.

Suponha que uma carga puramente resistiva, suprida com tensão e potência nominais, seja conectada ao lado de alta tensão do transformador. Nesse caso, a perda ativa estimada nos enrolamentos do transformador é superior a 500 W.
