Questões de Engenharia Elétrica do ano 2009

Uma fonte possui uma impedância de saída de 5 k Para fornecer a máxima potência a uma carga de 8 a relação do transformador de acoplamento é;

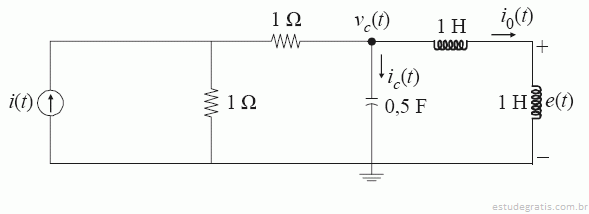

Suponha que o circuito elétrico mostrado na figura acima é ligado a partir do instante t=0 e que nenhum dos elementos passivos contenha energia armazenada antes desse instante.

Com base nessas informações, julgue os itens que se seguem.

A equação que descreve o comportamento da corrente elétrica i₀(t), desde o instante em que o circuito foi ligado, pode ser escrita como  , com as devidas condições iniciais de contorno.

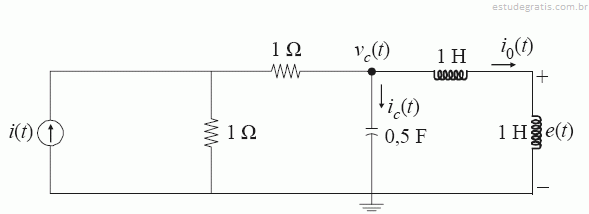

Suponha que o circuito elétrico mostrado na figura acima é ligado a partir do instante t=0 e que nenhum dos elementos passivos contenha energia armazenada antes desse instante.

Com base nessas informações, julgue os itens que se seguem.

Suponha que a fonte de corrente, em ampere (A), varie no tempo de acordo com a expressão  Nessa situação, em regime permanente, a tensão e(t) apresenta amplitude igual a 5 V.

Suponha que o circuito elétrico mostrado na figura acima é ligado a partir do instante t=0 e que nenhum dos elementos passivos contenha energia armazenada antes desse instante.

Com base nessas informações, julgue os itens que se seguem.

Suponha que i(t) seja uma fonte de corrente CC com amplitude igual a 10 A. Nesse caso, em regime permanente, a corrente i₀(t) é igual a 2,5 A.

Suponha que o circuito elétrico mostrado na figura acima é ligado a partir do instante t=0 e que nenhum dos elementos passivos contenha energia armazenada antes desse instante.

Com base nessas informações, julgue os itens que se seguem.

Independente do tipo de fonte de corrente i(t), a corrente i_c(t) fluindo pelo capacitor, em regime permanente, não depende dos valores das indutâncias dos indutores.
