Questões de Engenharia Elétrica

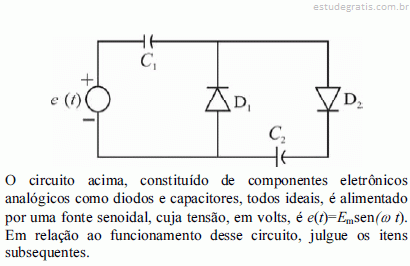

No pico do semiciclo negativo de e(t), o diodo D₁ está polarizado reversamente, enquanto o diodo D₂ está no modo de condução.

Em um sistema de transmissão de energia elétrica, as subestações possibilitam opções para redução ou elevação dos níveis de tensão, ao mesmo tempo em que podem funcionar como suporte para controle do fluxo de potência reativa do sistema. Com relação a esse assunto, julgue os itens subsecutivos.

Além do controle de potência reativa, os compensadores estáticos de reativo (CER) nas subestações poderão ser utilizados de forma eficiente para controlar os fluxos de potência ativa que chegam ou saem da subestação através de linhas de transmissão. Para esse objetivo, os CER precisam estar ajustados para operar no modo capacitivo.

O procedimento de aperto de parafusos, periodicamente, em quadros de distribuição de baixa tensão caracteriza a manutenção

Em um sistema de transmissão de energia elétrica, as subestações possibilitam opções para redução ou elevação dos níveis de tensão, ao mesmo tempo em que podem funcionar como suporte para controle do fluxo de potência reativa do sistema. Com relação a esse assunto, julgue os itens subsecutivos.

O arranjo de subestação do tipo barra simples seccionada não é apropriado para sistemas de transmissão nos quais há necessidade permanente de fluxo de elevados blocos de potência, como ocorre em sistemas em extra-alta tensão, em 500 kV.

Em relação a subestações de energia e seus equipamentos elétricos, julgue os itens subsequentes.

O arranjo de subestação do tipo disjuntor e meio apresenta uma configuração de baixa confiabilidade e deve ser utilizado somente em subestações que conduzem pequenas quantidades de energia.
