Questões sobre Desenho técnico

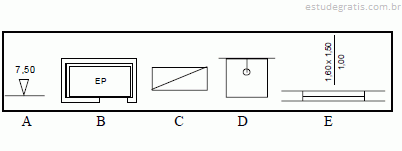

As normas técnicas visam estabelecer procedimentos uniformes e padronizados de projeto e execução de obras e serviços, de forma a serem garantidas a segurança, a operacionalidade e a durabilidade das construções. Considerando as figuras de A a E ao lado, que apresentam convenções padronizadas para desenhos de arquitetura, é correto afirmar que a figura

E mostra a representação gráfica de uma janela.

O domínio das técnicas de expressão e representação como o desenho, por exemplo, é fundamental para que o arquiteto e urbanista possa transmitir ou materializar suas idéias e seus projetos. Com relação a esse assunto, julgue os itens a seguir.

O plano de corte horizontal que representa a planta baixa de um projeto tem altura de 1,80 m. As projeções dos elementos superiores a essa medida são representadas por linhas pontilhadas.

Para a compreensão universal dos desenhos e projetos de arquitetura várias convenções contribuem para que as plantas possam ser entendidas pelos diferentes profissionais relacionados à construção. Acerca dos métodos e técnicas de desenho e projeto, julgue os itens a seguir.

As partes segmentadas pelo plano de corte de um projeto são representadas por uma linha mais delgada que os outros elementos vistos nesse mesmo plano.

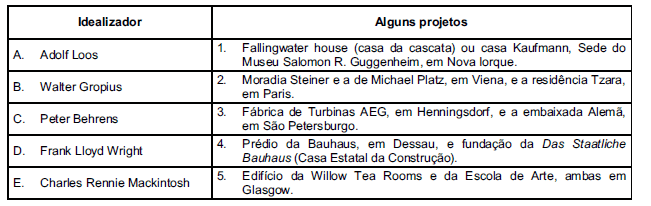

Considere, no quadro a seguir, os pioneiros do desenho moderno.

O idealizador (coluna esquerda) e alguns de seus projetos (coluna direita) estão corretamente relacionados em

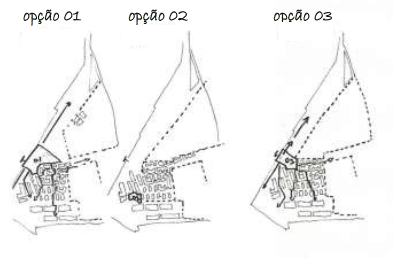

No desenho abaixo, estão representados três croquis de um sítio localizado em uma determinada área bem central de uma cidade. Neles, um arquiteto urbanista apresenta três propostas distintas, para uma intervenção denominada:
