Questões sobre Desenho técnico

Pesquise questões de concurso nos filtros abaixo

Listagem de Questões sobre Desenho técnico

#Questão 32996 - Arquitetura, Desenho técnico, CESPE / CEBRASPE, 2004, Prefeitura de Aracajú - SE, Técnico em Vigilância em Saúde

A Associação Brasileira de Normas Técnicas (ABNT), por meio da NB-8, estabelece as regras para o desenho técnico, universalizando sua linguagem. Integram essas normas as hierarquias de traços. Com relação a esse assunto, julgue os itens seguintes.

A localização do plano de corte, além de ser marcada com traço-e-ponto, deve ser identificada com uma letra.

#Questão 32997 - Arquitetura, Desenho técnico, CESPE / CEBRASPE, 2004, Prefeitura de Aracajú - SE, Técnico em Vigilância em Saúde

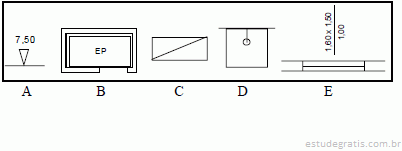

As normas técnicas visam estabelecer procedimentos uniformes e padronizados de projeto e execução de obras e serviços, de forma a serem garantidas a segurança, a operacionalidade e a durabilidade das construções. Considerando as figuras de A a E ao lado, que apresentam convenções padronizadas para desenhos de arquitetura, é correto afirmar que a figura

A mostra representação de uma cota altimétrica referida a um RN geral.

#Questão 32998 - Arquitetura, Desenho técnico, CESPE / CEBRASPE, 2004, Prefeitura de Aracajú - SE, Técnico em Vigilância em Saúde

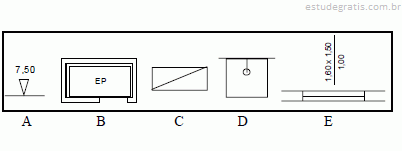

As normas técnicas visam estabelecer procedimentos uniformes e padronizados de projeto e execução de obras e serviços, de forma a serem garantidas a segurança, a operacionalidade e a durabilidade das construções. Considerando as figuras de A a E ao lado, que apresentam convenções padronizadas para desenhos de arquitetura, é correto afirmar que a figura

B mostra a representação gráfica para uma entrada provisória de uma dependência de uma construção.

#Questão 32999 - Arquitetura, Desenho técnico, CESPE / CEBRASPE, 2004, Prefeitura de Aracajú - SE, Técnico em Vigilância em Saúde

As normas técnicas visam estabelecer procedimentos uniformes e padronizados de projeto e execução de obras e serviços, de forma a serem garantidas a segurança, a operacionalidade e a durabilidade das construções. Considerando as figuras de A a E ao lado, que apresentam convenções padronizadas para desenhos de arquitetura, é correto afirmar que a figura

C mostra a representação gráfica de um armário.

#Questão 33000 - Arquitetura, Desenho técnico, CESPE / CEBRASPE, 2004, Prefeitura de Aracajú - SE, Técnico em Vigilância em Saúde

As normas técnicas visam estabelecer procedimentos uniformes e padronizados de projeto e execução de obras e serviços, de forma a serem garantidas a segurança, a operacionalidade e a durabilidade das construções. Considerando as figuras de A a E ao lado, que apresentam convenções padronizadas para desenhos de arquitetura, é correto afirmar que a figura

D mostra a representação gráfica de um bebedouro.
