Questões de Arquitetura do ano 2012

15 × 33

15 × 34

17 × 30

18 × 30

19 × 27

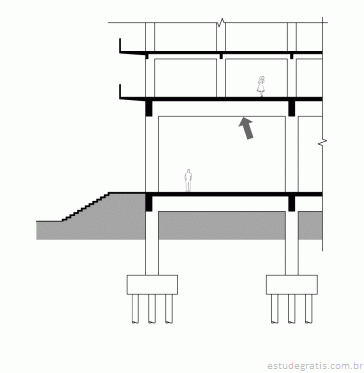

Viga Gerber

Viga deitada

Viga invertida

Viga Vierendeel

Viga de transição

As janelas do tipo projetante-deslizante (maxim-ar) são ideais para utilização em pavimentos térreos com circulação de pedestres.

A pingadeira consiste em uma peça horizontal cuja superfície superior apresenta uma inclinação adequada, saindo do plano da janela. Sua aplicação tem por função minimizar a infiltração de água.

As janelas de abrir com eixo vertical possuem um uso bastante restrito por apresentar reduzida abertura do vão, sempre abaixo dos 50%.

As janelas de tombar possuem o eixo fixo de rotação na extremidade superior. O movimento de abertura da folha pode ser para dentro ou para fora da edificação.

A janela do tipo guilhotina tem sua abertura pautada no deslizamento de suas folhas por um eixo horizontal, apresentando apenas 50% de liberação total do vão.

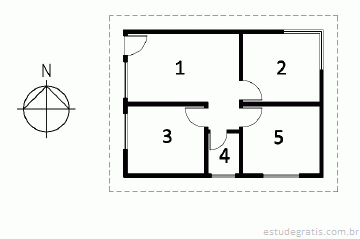

Se a planta baixa em questão pertencer a uma residência, o melhor ambiente para um dormitório é o de no 2.

Para os ambientes nos 1 e 3, é altamente aconselhável a utilização de brises, de preferência horizontais aos verticais, defronte às janelas.

Sugere-se a plantação de árvores caducas próximas às janelas dos ambientes nos 4 e 5 como forma de reduzir a entrada de luz do sol no verão e permitir a incidência solar direta pelas janelas no inverno.

Por esta edificação estar situada num estado de clima temperado úmido, a utilização de uma parede de trombe para a face sul dos ambientes nos 3, 4 e 5 é muito útil para arrefecer os ambientes durante os meses de inverno.

O dia de maior incidência solar na face norte da edificação será no solstício de verão. Assim, deve-se aumentar a largura do beiral sobre essa face de modo a ampliar a área de sombreamento.

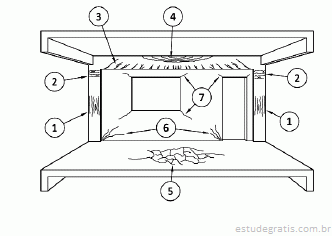

A patologia indicada pelo no 4 consiste em fissuras provocadas pela flexão composta (flexocompressão). Para evitá-las, deve-se aumentar a taxa de aço na parte superior da viga e aumentar a relação água/cimento.

As fissuras de no 6 e 7 indicam o superdimensionamento de vergas e contravergas das aberturas que causam sobrecarga nas fiadas da alvenaria. Neste caso, eliminam-se as vergas e contravergas.

As patologias de no 1 e 2 são chamadas de “fissuras de assentamento plástico” e são causadas pelo número insuficiente de estribos em pontos críticos dos pilares.

A patologia de no 5 é denominada “fissuras por dessecamento superficial” e é causada pela água exsudada. O procedimento para evitar tal patologia é concretar as lajes em dias de alta temperatura, baixa umidade do ar e muito vento.

As fissuras indicadas pelo no 3 são causadas quando as tensões principais de tração atuantes na flexão da viga atingem a resistência à tração do concreto. Para evitá-las, deve-se dimensionar corretamente a armadura destinada a resistir completamente à flexão.
