#Questão 30186 - Arquitetura, Geral, FUMARC, 2012, TJMG/MG, Desenhista Projetista

A pressão na rede pública é insuficiente para abastecer um reservatório elevado. Emprega-se um reservatório em cota reduzida, até mesmo abaixo do nível do meio-fio, e daí a água é bombeada para um reservatório elevado, do qual partirá a rede de distribuição interna, por gravidade. Na base da linha de aspiração, do reservatório em cota reduzida, existe um dispositivo com a função de impedir que a água retorne para o reservatório. Assinale a afirmativa que identifique esse dispositivo:

A)

Bóia.

B)

Crivo.

C)

Válvula de retenção.

D)

Válvula de descarga.

#Questão 30187 - Arquitetura, Geral, FUMARC, 2012, TJMG/MG, Desenhista Projetista

Para impedir o acesso de gases ao ambiente é necessário que a peça possua um fecho hídrico. Assinale a alternativa em que todas as peças possuem fecho hídrico.

A)

Mictório sifonado, ralo seco e sifão.

B)

Sifão, Vaso sanitário e ralo seco.

C)

Joelho 90° com visita, caixa sifonada e ralo seco.

D)

Vaso sanitário, ralo sifonado e caixa sifonada.

#Questão 30188 - Arquitetura, Geral, FUMARC, 2012, TJMG/MG, Desenhista Projetista

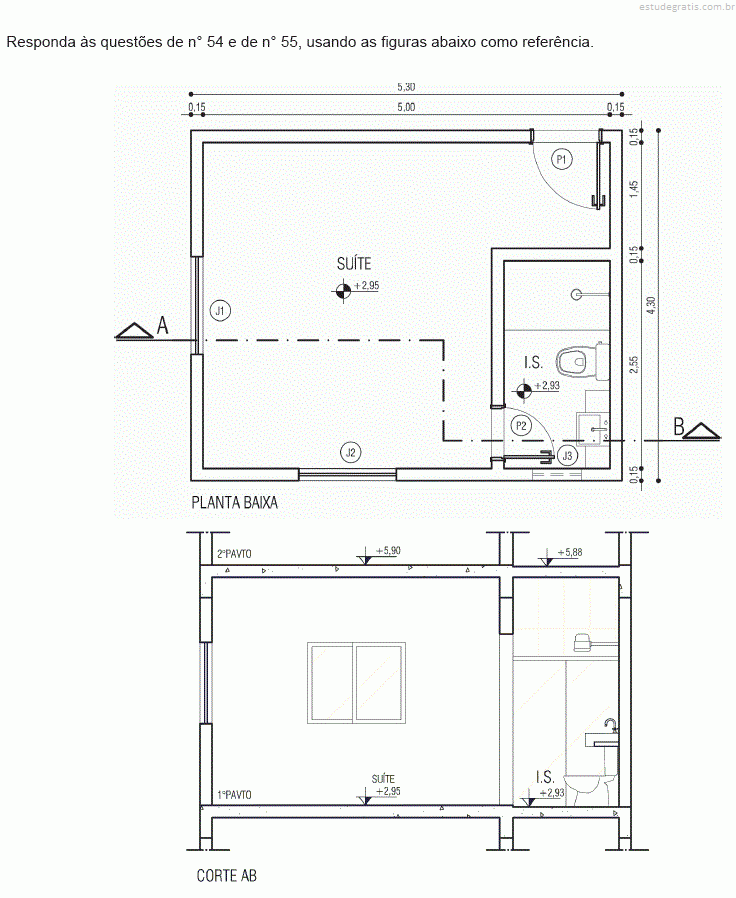

Analise as informações abaixo com o desenho em questão e assinale com V (verdadeiro) ou F (falso):

( ) Está faltando ser representada a janela J3 no Corte AB.

( ) A janela J2 foi equivocadamente desenhada no Corte AB.

( ) Está faltando ser representada a porta P1 no Corte AB.

( ) A janela J3 foi desenhada na planta baixa com linha de projeção, sendo que o correto é linha contínua.

A sequência correta é:

A)

( V ) ( F ) ( V ) ( V ).

B)

( F ) ( V ) ( V ) ( V ).

C)

( F ) ( V ) ( F ) ( F ).

D)

( V ) ( F ) ( F ) ( F ).

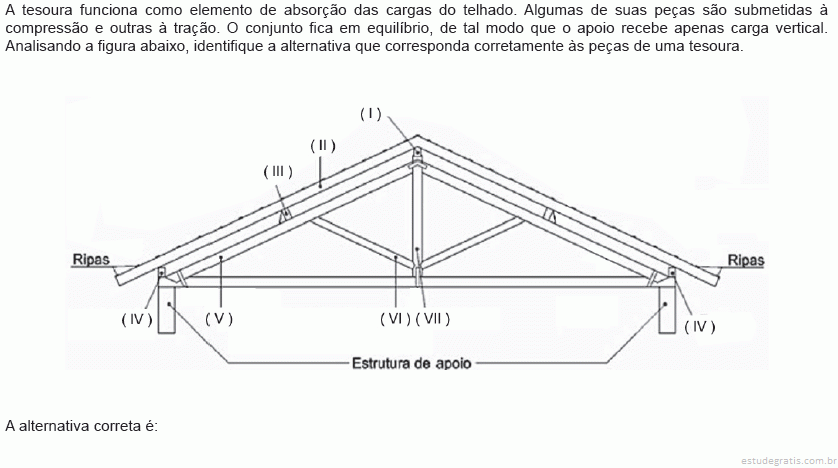

#Questão 30189 - Arquitetura, Geral, FUMARC, 2012, TJMG/MG, Desenhista Projetista

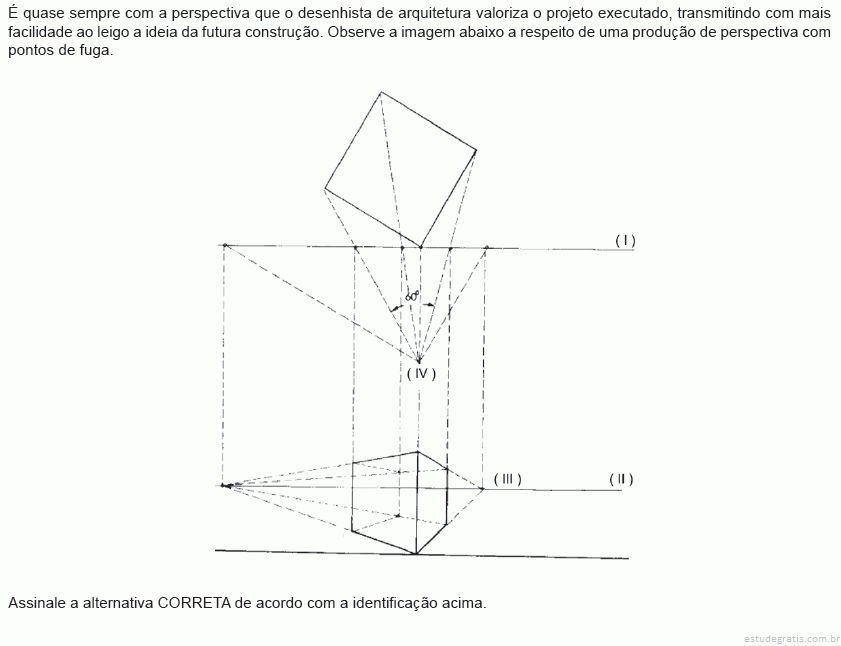

#Questão 30190 - Arquitetura, Geral, FUMARC, 2012, TJMG/MG, Desenhista Projetista
