Questões de Arquitetura do ano 2009

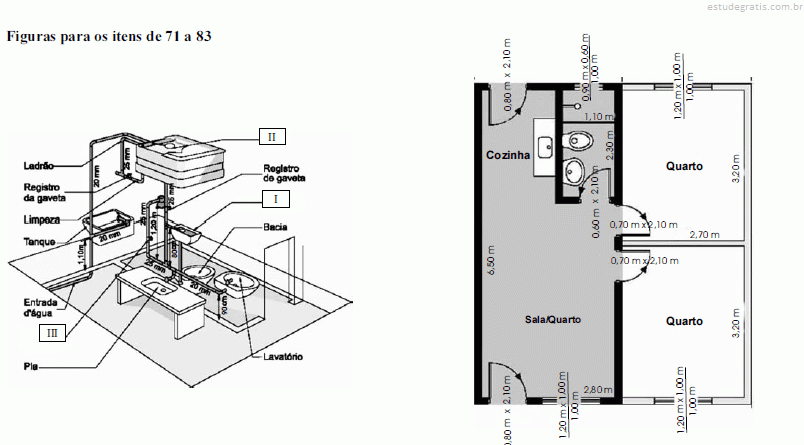

Com relação a figura I, que corresponde à instalação hidrossanitária de uma pequena residência, julgue os itens subseqüentes.

A especificação correspondente ao número II é torneira de bóia.

Com relação a figura I, que corresponde à instalação hidrossanitária de uma pequena residência, julgue os itens subseqüentes.

A especificação correspondente ao número I é a válvula de descarga.

Com relação a figura I, que corresponde à instalação hidrossanitária de uma pequena residência, julgue os itens subseqüentes.

A especificação correspondente ao número III é o registro de gaveta.

Com relação a figura I, que corresponde à instalação hidrossanitária de uma pequena residência, julgue os itens subseqüentes.

O circuito de água, a partir da caixa que alimenta a pia, o chuveiro e a bacia sanitária, contém 3 joelhos de 25 mm e 3 tês.

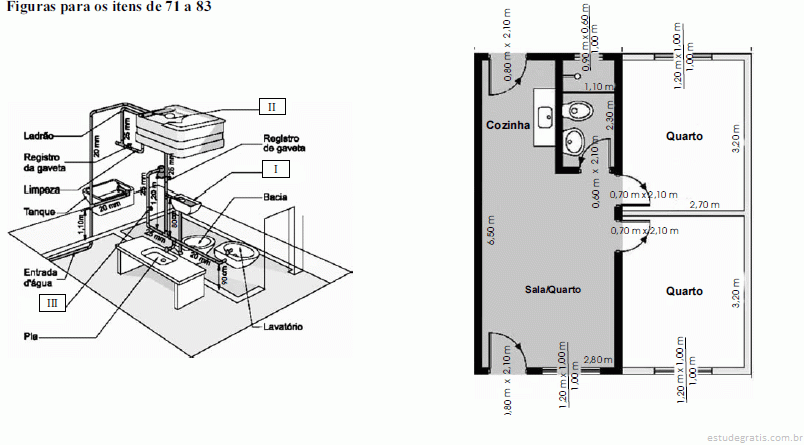

Com base nas figuras acima, é correto concluir que

na figura II, há 4 pontos de água e, na figura I, há 6.
