Questões de Arquitetura do ano 2009

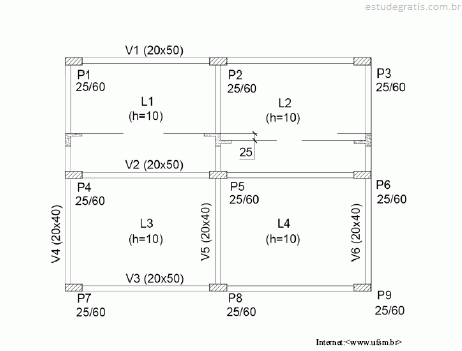

Em um desenho de formas, são representados e dimensionados os pilares, as vigas e as lajes, com seus respectivos rebaixos, superelevações ou aberturas. Tendo em vista a planta mostrada na figura acima, assinale a opção incorreta.

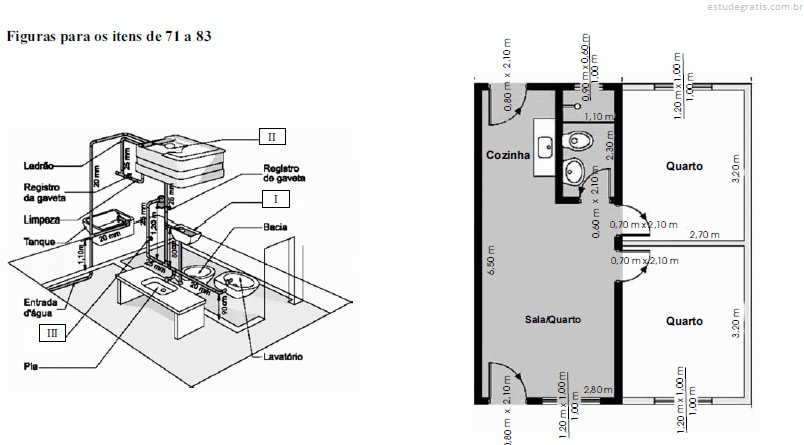

Considerando a figura I acima,os métodos e técnicas de desenho e informática aplicada, e aos tipos de representação, julgue os itens a seguir.

Denomina-se cônica e não isométrica a perspectiva representada acima.

Considerando a figura I acima,os métodos e técnicas de desenho e informática aplicada, e aos tipos de representação, julgue os itens a seguir.

Isometrias e(ou) perspectivas cônicas são obtidas, a partir de programas 3D entre os quais se incluem o AutoCAD, o Excel, o Sketch-up e o Revit.

Considerando a figura I acima,os métodos e técnicas de desenho e informática aplicada, e aos tipos de representação, julgue os itens a seguir.

Nos projetos de instalações hidrossanitárias, para quantificar os materiais facilmente, mesmo antes do advento dos programas 3D, sempre foram usadas as representações isométricas.

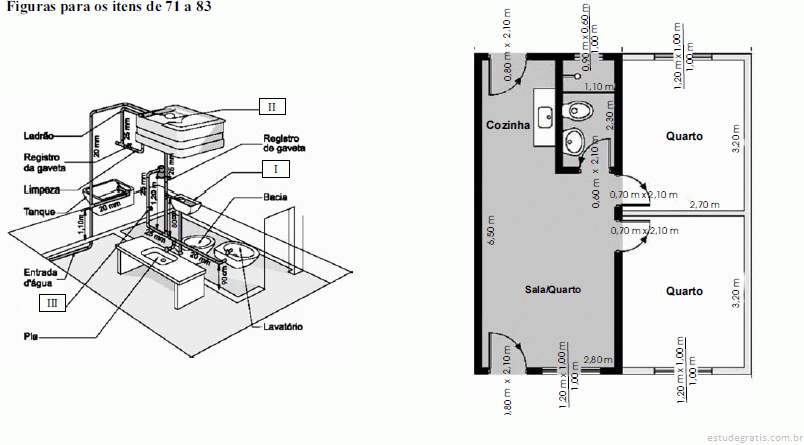

Com relação a figura I, que corresponde à instalação hidrossanitária de uma pequena residência, julgue os itens subseqüentes.

O ladrão e o tubo previsto para limpeza da caixa d’água desembocam no mesmo lugar abaixo do nível da água. Para que a caixa possa permanecer cheia deve-se obstruir a saída no fundo da caixa com um tampão.
