Questões de Arquitetura do ano 2008

Os levantamentos plani-altimétricos são representações gráficas de parte da superfície terrestre, elaborados a partir de uma série de convenções padronizadas.

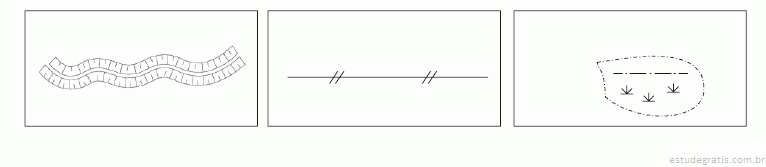

Considere a figura:

Os três desenhos são convenções que representam, respectivamente:

Um terreno de 100000 m² (cem mil metros quadrados) de área real é desenhado na planta do levantamento plani-altimétrico como um retângulo cuja área é 40 cm2. A escala do desenho é:

Analise as seguintes terminologias das fontes de luz e lâmpadas:

 I. Fonte secundária – superfície ou objeto que emite luz, produzida por uma conversão de energia de uma fonte primária.

 II. Lâmpada fluorescente – lâmpada a descarga do tipo vapor de mercúrio a baixa pressão, na qual a maior parte da luz é emitida por uma camada de substâncias fluorescentes, excitadas pela radiação ultravioleta da descarga.

 III. Lâmpada halógena – lâmpada incandescente a gás com filamento de tungstênio, que contém certa proporção de halogênios ou de halogênios compostos.

 IV. Queda catódica – passagem de corrente através de um gás, reduzindo a tensão de ignição da fonte de luz.

 Está correto o que se afirma APENAS em

Analisando um projeto de iluminação, verifica-se que o projetista optou por lâmpadas de 60W, com fluxo luminoso de 864 lumens e temperatura de cor em torno de 2800 K.

 É correto afirmar que

Analise as seguintes definições de fundações:

 I. Sapata associada – fundação profunda com sapata comum a vários pilares, cujos centros, em planta, não estejam situados em um mesmo alinhamento.

 II. Radier – fundação direta comum a vários pilares, cujos centros, em planta, estejam situados no mesmo alinhamento.

 III. Estaca tipo Franki – fundação direta com a estaca cravada por percussão, caracterizada por ter a base alargada.

 IV. Estaca-broca – fundação profunda executada em perfuração do terreno com trado e posteriormente concretada.

 Está correto o que se afirma APENAS em
