Questões Concurso CEARÁPORTOS/CE

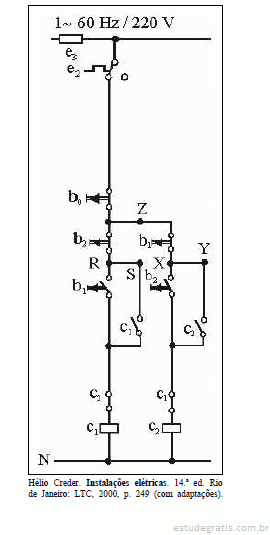

A figura acima mostra o diagrama de controle de um acionamento elétrico. A partir dessas informações, julgue os itens seguintes.

O diagrama não possui intertravamento mecânico, indicando que as peças manobráveis atuam sempre individualmente.

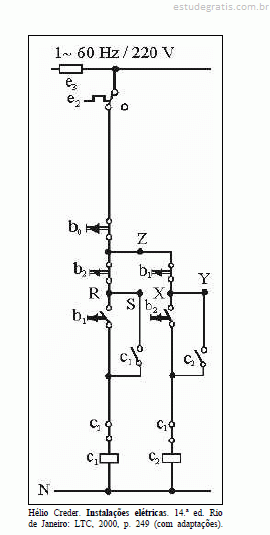

A figura acima mostra o diagrama de controle de um acionamento elétrico. A partir dessas informações, julgue os itens seguintes.

Considere que sejam realizadas as seguintes alterações no diagrama:

• eliminação da conexão entre os pontos R e S;

• eliminação da conexão entre os pontos X e Y;

• introdução de conexão entre os pontos S e Z;

• introdução de conexão entre os pontos Y e Z.

Nesse caso, o diagrama atuaria demodo diferente do original, dando maior importância ao uso do botão “b₀”.

A figura acima mostra o diagrama de controle de um acionamento elétrico. A partir dessas informações, julgue os itens seguintes.

Os contatos seladores dos contatores poderiam ser substituídos, sem provocar alteração no funcionamento do acionamento, por contatos seladores normalmente fechados colocados em série com as bobinas dos respectivos contatores.

Considere que chaves-fusíveis tenham sido instaladas em um circuito primário de uma rede aérea de distribuição que atende a uma instalação portuária. Com relação a essas situação, julgue os itens que se seguem.

Em instalações portuárias, esse tipo de chave deve ser instalado como elemento de proteção contra sobrecargas, principalmente porque há um elevado número de atividades que fazem uso de equipamentos, tais como esteiras transportadoras.

Considere que chaves-fusíveis tenham sido instaladas em um circuito primário de uma rede aérea de distribuição que atende a uma instalação portuária. Com relação a essas situação, julgue os itens que se seguem.

Chaves-fusíveis são fabricadas para diferentes níveis de tensão e corrente.
