Questões Concurso CEARÁPORTOS/CE

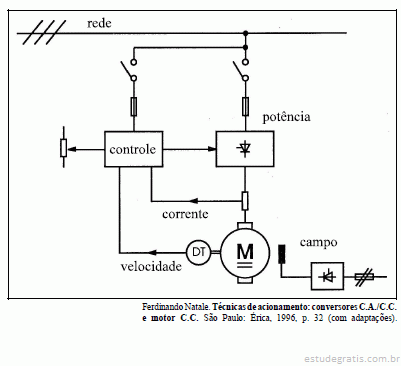

Com base na figura acima, que mostra o esquema de acionamento de um motor elétrico, julgue os itens que se seguem.

O circuito de controle possui duas malhas: uma de corrente e uma de velocidade.

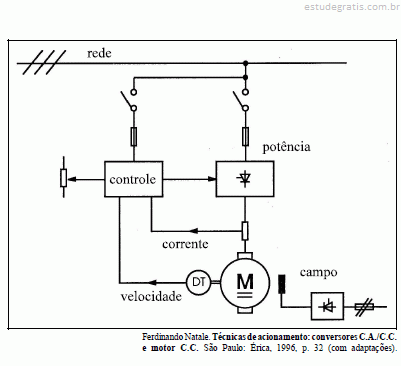

Com base na figura acima, que mostra o esquema de acionamento de um motor elétrico, julgue os itens que se seguem.

O motor acionado é de excitação independente, com o circuito de campo alimentado por um retificador monofásico controlado.

Com base na figura acima, que mostra o esquema de acionamento de um motor elétrico, julgue os itens que se seguem.

É correto o uso, no circuito de controle, de amplificador operacional cujas entradas recebam os sinais de velocidade medida e de velocidade de referência.

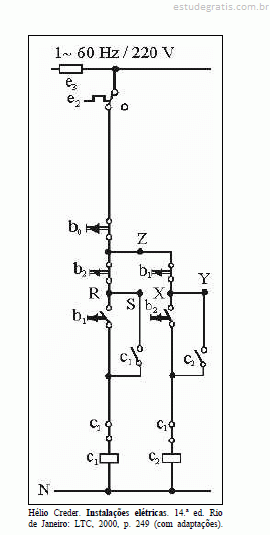

A figura acima mostra o diagrama de controle de um acionamento elétrico. A partir dessas informações, julgue os itens seguintes.

O fusível “e₃” protege o acionamento elétrico contra curto- circuito, e o relé térmico “e₂”, contra sobrecarga.

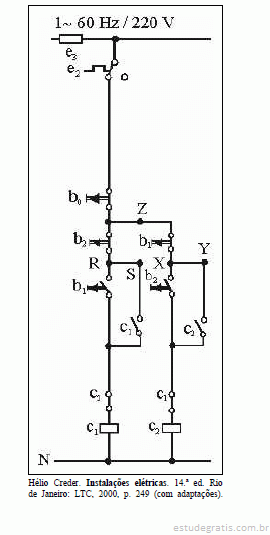

A figura acima mostra o diagrama de controle de um acionamento elétrico. A partir dessas informações, julgue os itens seguintes.

Esse acionamento elétrico poderia acionar corretamente um motor de indução trifásico, por meio dos contatos de força de “c₁”, e um conjunto de lâmpadas sinalizadoras, por meio de “c₂”. Nesse caso, as lâmpadas seriam acesas, com a energização de “c₂”, para indicar o acionamento do motor e seriam apagadas, com a desenergização de “c₂”, para indicar o desligamento do motor.
