Considere que um transformador monofásico de 1 MVA, 69 kV/15 kV, Z = X = 10%, 60 Hz e capacidade de sobrecarga de 25% tenha sido conectado a outros dois transformadores idênticos a ele na constituição de um banco trifásico abaixador de tensão de configuração Dy1. Esse banco trifásico de transformadores alimenta um motor de indução trifásico com rotor em gaiola. A respeito da situação descrita, julgue os itens subseqüentes.

A máxima potência que o motor de indução trifásico pode suprir sem comprometer o banco trifásico de transformadores é superior a 5.000 HP.

Considere que um transformador monofásico de 1 MVA, 69 kV/15 kV, Z = X = 10%, 60 Hz e capacidade de sobrecarga de 25% tenha sido conectado a outros dois transformadores idênticos a ele na constituição de um banco trifásico abaixador de tensão de configuração Dy1. Esse banco trifásico de transformadores alimenta um motor de indução trifásico com rotor em gaiola. A respeito da situação descrita, julgue os itens subseqüentes.

Para que o banco trifásico não seja comprometido, a máxima corrente nominal de linha que o motor poderá ter é igual a

Considere que um transformador monofásico de 1 MVA, 69 kV/15 kV, Z = X = 10%, 60 Hz e capacidade de sobrecarga de 25% tenha sido conectado a outros dois transformadores idênticos a ele na constituição de um banco trifásico abaixador de tensão de configuração Dy1. Esse banco trifásico de transformadores alimenta um motor de indução trifásico com rotor em gaiola. A respeito da situação descrita, julgue os itens subseqüentes.

Caso se desejasse aumentar a quantidade de motores acionados, seria correta a utilização de um transformador trifásico Yy6 em paralelo com o banco trifásico de transformadores.

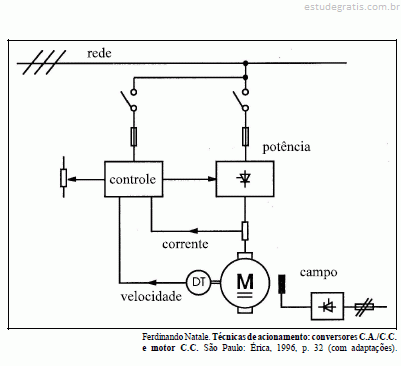

Com base na figura acima, que mostra o esquema de acionamento de um motor elétrico, julgue os itens que se seguem.

É correto inferir que o acionamento mostrado utiliza um retificador trifásico controlado.

Com base na figura acima, que mostra o esquema de acionamento de um motor elétrico, julgue os itens que se seguem.

É correto concluir que os circuitos de potência e de controle são protegidos por fusíveis e comandados por contatores.
