A figura acima apresenta um sistema de controle dinâmico linear na forma de diagrama de blocos. Nesse sistema, todas as constantes K_i (i = 0, 1, ..., 5) são não-negativas. Considerando esse sistema, julgue os itens que seguem.

O termo  terá uma ação derivativa para qualquer componente de freqüência presente no sistema.

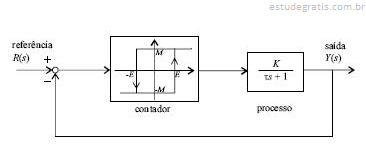

Um dos tipos de controladores industriais mais simples e comumente utilizado é o controlador liga-desliga (on-off). A figura acima apresenta o diagrama de um sistema de controle que utiliza essa abordagem. No sistema, os parâmetros M, E, K e J são constantes positivas e KM > E. Considerando o diagrama do sistema, julgue os itens a seguir.

O referido sistema é linear.

Um dos tipos de controladores industriais mais simples e comumente utilizado é o controlador liga-desliga (on-off). A figura acima apresenta o diagrama de um sistema de controle que utiliza essa abordagem. No sistema, os parâmetros M, E, K e J são constantes positivas e KM > E. Considerando o diagrama do sistema, julgue os itens a seguir.

Se a malha de realimentação for aberta, em condição de equilíbrio, a saída do sistema no tempo — y(t) — assumirá o valor M ou -M.

Um dos tipos de controladores industriais mais simples e comumente utilizado é o controlador liga-desliga (on-off). A figura acima apresenta o diagrama de um sistema de controle que utiliza essa abordagem. No sistema, os parâmetros M, E, K e J são constantes positivas e KM > E. Considerando o diagrama do sistema, julgue os itens a seguir.

Assumindo que a entrada de referência se comporte como degrau de amplitude bem menor que KM - E, a saída do sistema tenderá a acompanhar o valor de referência, com uma oscilação (ripple) sobreposta e mantida com amplitude pico-a-pico de valor 2E.

Um dos tipos de controladores industriais mais simples e comumente utilizado é o controlador liga-desliga (on-off). A figura acima apresenta o diagrama de um sistema de controle que utiliza essa abordagem. No sistema, os parâmetros M, E, K e J são constantes positivas e KM > E. Considerando o diagrama do sistema, julgue os itens a seguir.

O processo tem comportamento de filtro passa-baixas.
