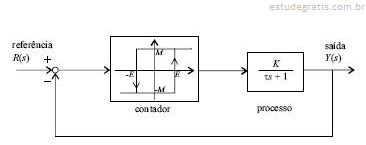

Um dos tipos de controladores industriais mais simples e comumente utilizado é o controlador liga-desliga (on-off). A figura acima apresenta o diagrama de um sistema de controle que utiliza essa abordagem. No sistema, os parâmetros M, E, K e J são constantes positivas e KM > E. Considerando o diagrama do sistema, julgue os itens a seguir.

Pela estrutura e sinais dos parâmetros, o sistema é instável sob o critério BIBO, ou seja, entrada limitada – saída limitada (bounded input – bounded output).

Controladores lógicos programáveis (CLPs) são utilizados em plantas industriais para seqüenciamento dos acionamentos a serem realizados nos diversos elementos físicos que compõem um processo. A forma como os acionamentos são realizados depende do monitoramento das variáveis do processo. Assim, nos CLPs, são executados programas que, a partir do monitoramento das variáveis, geram sinais para os atuadores do processo. No referente a características de operação dos CLPs, julgue os itens seguintes.

Os estados das entradas digitais dos módulos de entrada têm seus valores armazenados na memória-imagem do CLP.

Controladores lógicos programáveis (CLPs) são utilizados em plantas industriais para seqüenciamento dos acionamentos a serem realizados nos diversos elementos físicos que compõem um processo. A forma como os acionamentos são realizados depende do monitoramento das variáveis do processo. Assim, nos CLPs, são executados programas que, a partir do monitoramento das variáveis, geram sinais para os atuadores do processo. No referente a características de operação dos CLPs, julgue os itens seguintes.

Considere que um módulo de entrada do tipo analógico tenha resolução de 10 bits e faixa de tensão de entrada de 0 a 10 V. Nessas condições, uma palavra digital gerada após a conversão, com valor em hexadecimal igual a 1FF, corresponderá a uma tensão de aproximadamente 5 V.

Controladores lógicos programáveis (CLPs) são utilizados em plantas industriais para seqüenciamento dos acionamentos a serem realizados nos diversos elementos físicos que compõem um processo. A forma como os acionamentos são realizados depende do monitoramento das variáveis do processo. Assim, nos CLPs, são executados programas que, a partir do monitoramento das variáveis, geram sinais para os atuadores do processo. No referente a características de operação dos CLPs, julgue os itens seguintes.

A linguagem Ladder é um tipo de linguagem de baixo nível, e está diretamente associada à arquitetura do microprocessador utilizado na construção dos CLPs.

Controladores lógicos programáveis (CLPs) são utilizados em plantas industriais para seqüenciamento dos acionamentos a serem realizados nos diversos elementos físicos que compõem um processo. A forma como os acionamentos são realizados depende do monitoramento das variáveis do processo. Assim, nos CLPs, são executados programas que, a partir do monitoramento das variáveis, geram sinais para os atuadores do processo. No referente a características de operação dos CLPs, julgue os itens seguintes.

Na linguagem Ladder, não existem instruções de comparação.
