Questões de Engenharia de Telecomunicações do ano 2007

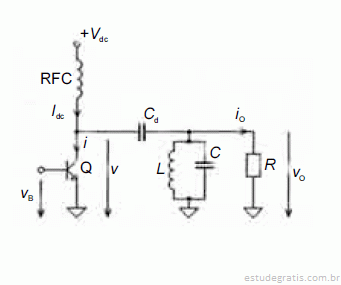

A figura acima ilustra uma topologia básica de amplificadores de sinais de RF de classes A, AB, B e C. Considerando que o circuito apresentado na figura seja excitado por um sinal de RF senoidal, para quaisquer classes de operação, julgue os itens seguintes.

Amplificadores de RF de classe A têm ângulo de condução igual a 360o. Como o dispositivo opera, em sua região ativa, em todo o ciclo do sinal de RF de entrada, seu comportamento é mais linear que nãolinear, ou seja, a supressão de espúrios de freqüências harmônicas gerados nesse tipo de amplificador é de importância secundária para o projeto do circuito mostrado.

A figura acima ilustra uma topologia básica de amplificadores de sinais de RF de classes A, AB, B e C. Considerando que o circuito apresentado na figura seja excitado por um sinal de RF senoidal, para quaisquer classes de operação, julgue os itens seguintes.

A função do capacitor C_d é a supressão de harmônicos gerados no processo de amplificação do transistor.

Com relação a aspectos da propagação de sinais em sistemas de broadcasting em VHF e UHF, julgue os itens que se seguem.

A definição de raio de proteção em sistemas de broadcasting em VHF e UHF está relacionada com a necessidade de se garantir uma razão entre as potências do sinal e da interferência acima de determinado valor, em casos de reúso de freqüência.

Com relação a aspectos da propagação de sinais em sistemas de broadcasting em VHF e UHF, julgue os itens que se seguem.

Diferentemente do que ocorre em sistemas móveis celulares, o desvanecimento devido à reflexão dos sinais em prédios é desprezível em sistemas urbanos de broadcasting em VHF e UHF.
