Questões de Engenharia de Telecomunicações do ano 2007

Com relação às características dos elementos que constituem o sistema de radiação de um enlace de comunicações via rádio, julgue os próximos itens.

Considere que uma antena Yagi seja formada por dois dipolos de mesmo comprimento, sendo um deles o elemento ativo. Nessa situação, se a separação entre esses dipolos tender a zero, então o defasamento relativo entre as correntes em cada dipolo também tenderá a zero.

Com relação às características dos elementos que constituem o sistema de radiação de um enlace de comunicações via rádio, julgue os próximos itens.

As antenas impressas são caracterizadas por apresentarem operação em banda larga, baixas perdas e grande eficiência de polarização.

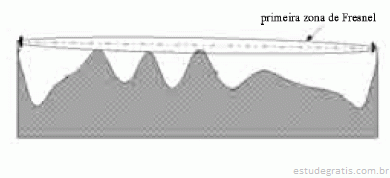

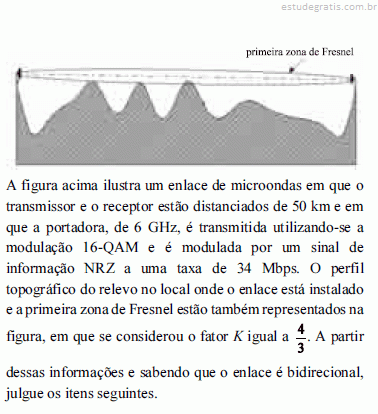

A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.

Considere que, nesse enlace, a potência EIRP (effective isotropic radiated power) dos transmissores seja de 55 dBm, com rádios que operam com 27 dBm de potência. Nesse caso, é correto afirmar que o ganho das antenas utilizadas no enlace é superior a 30 dBi.

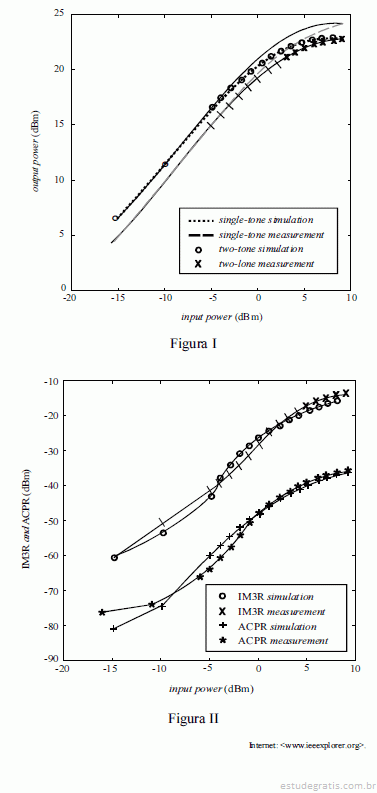

Amplificadores de potência de sinais de RF e microondas são usados em uma variedade de aplicações que inclui comunicações wireless, radares, jamming, imaging e aquecimento industrial. O conhecimento do comportamento desses dispositivos é fundamental para se poder extrair o seu máximo desempenho e evitar que distorções geradas por processos não-lineares degradem o desempenho de outros sistemas que compartilham determinado canal de comunicação. As figuras I e II ilustram o comportamento simulado e medido de um amplificador de potência. Considerando essas informações, julgue os itens seguintes.

A partir da figura I, é correto afirmar que o amplificador cujo comportamento está apresentado, caso seja excitado por duas portadoras moduladas, gerará mais distorção por intermodulação com portadoras de potência de 5 dBm na entrada do amplificador que com portadoras de –5 dBm de potência na entrada do dispositivo.
