Questões sobre Aspectos de sinalização e de interconexão

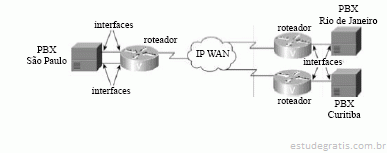

A figura acima descreve um sistema de comunicação que interliga, por meio de tecnologia IP WAN (wide area network), a matriz de uma empresa, localizada em São Paulo, a duas de suas filiais, localizadas no Rio de Janeiro e em Curitiba. A partir dessa descrição, julgue os itens subseqüentes.

Caso a conexão entre cada PBX e roteador seja realizada por meio de circuito PRI (primary rate interface) RDSI (rede digital de serviços integrados), como um único par de fios é usado nesse tipo de circuito, será necessário o uso de um cancelador de eco para garantir qualidade de serviço na referida conexão.

Amplificadores de potência de sinais de RF e microondas são usados em uma variedade de aplicações que inclui comunicações wireless, radares, jamming, imaging e aquecimento industrial. O conhecimento do comportamento desses dispositivos é fundamental para se poder extrair o seu máximo desempenho e evitar que distorções geradas por processos não-lineares degradem o desempenho de outros sistemas que compartilham determinado canal de comunicação. As figuras I e II ilustram o comportamento simulado e medido de um amplificador de potência. Considerando essas informações, julgue os itens seguintes.

A partir da figura I, é correto afirmar que o amplificador cujo comportamento está apresentado, caso seja excitado por duas portadoras moduladas, gerará mais distorção por intermodulação com portadoras de potência de 5 dBm na entrada do amplificador que com portadoras de –5 dBm de potência na entrada do dispositivo.
