Questões de Física do ano 2006

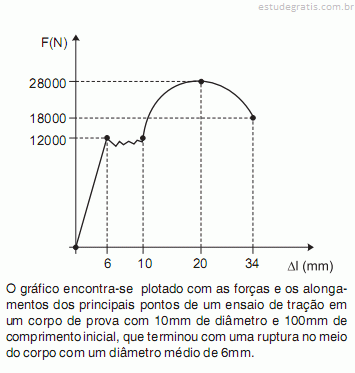

Para responder às questões 26 e 27, observe o gráfico abaixo.

A partir do resultado do ensaio, a tensão máxima, em MPa, é igual a:

A) 160

B) 480

C) 1120

D) 1800

E) 2000

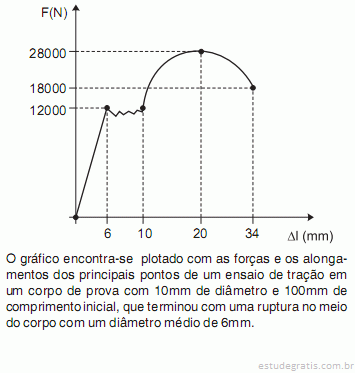

Para responder às questões 26 e 27, observe o gráfico abaixo.

A partir do resultado do ensaio, a deformação plástica máxima da região com deformação generalizada é igual a:

Um equipamento elétrico, com resistência de 16Ω, ligado em uma rede com tensão de 220V, dissipa uma potência, em W, igual a:

Observe a figura abaixo.

Um motor elétrico trifásico encontra-se ligado da forma indicada no esquema.Considere as outras possibilidades de ligação, apresentadas a seguir, que provocam a inversão do sentido de rotação.

 I - 1-A; 2-C; 3-B II -

 1-B; 2-A; 3-C III -

1-B; 2-C; 3-A IV -

1-C; 2-A; 3-B

Está(ão) correta(s) a(s) possibilidade(s) de ligação:

Considere o esquema a seguir.

O esquema mostra a instalação de uma bomba centrífuga de partida manual. Qual a recomendação correta para posicionar as válvulas antes do acionamento inicial do motor?
