Questões de Física do ano 2006

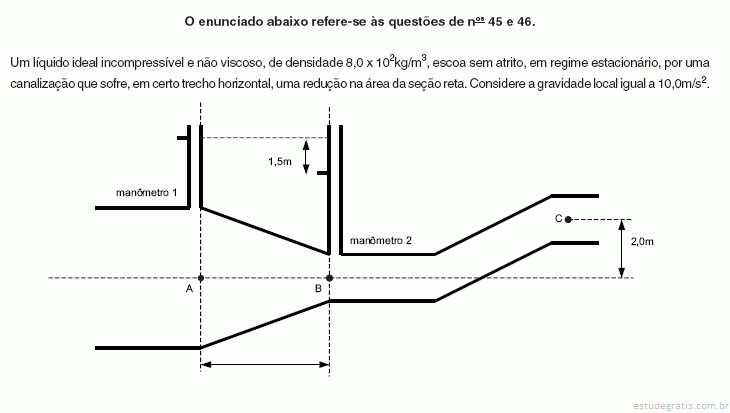

Se a velocidade do líquido no ponto B vale 7,0m/s, sua velocidade no ponto C, em m/s, será igual a:

A)

B)

9

C)

8

D)

E)

3

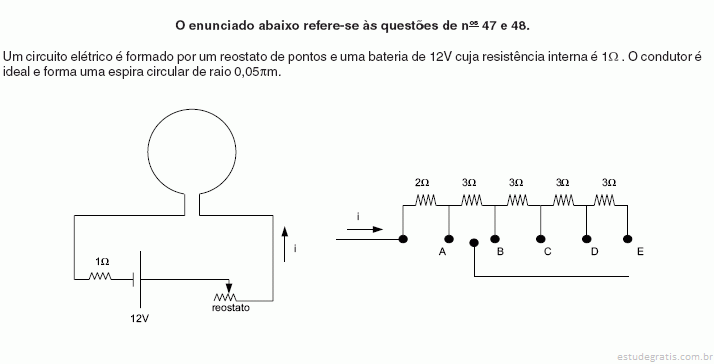

Se o reostato for fechado no ponto B, a potência elétrica dissipada pelo próprio reostato, em watts, vale:

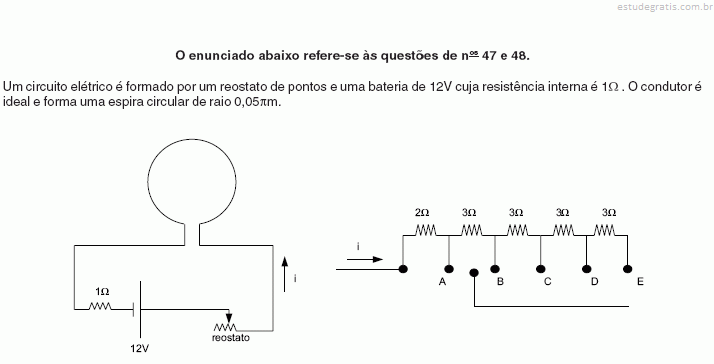

Em 1820, o fisico dinamarquês Hans Oersted (1777-1851) descobriu que a passagem de corrente eletrica por um fio condutor cria um campo magnético. Considerando que a permeabilidade magnética do meio onde está a espira vale 4 x 10^-7T.m/A, para que a intensidade do campo magnético no centro da espira valha 4 x 10^-6T,é  necessário que o reostato seja fechado no ponto:

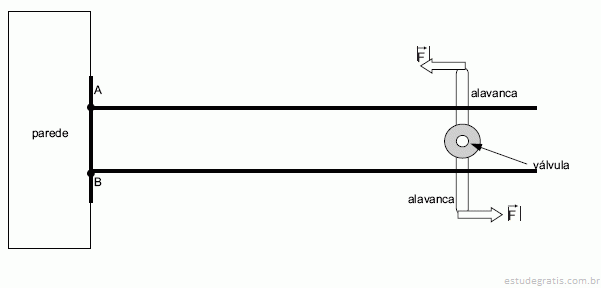

Afigura abaixo ilustra a vista superior de uma tubulação horizontal.

Nela, há uma válvula acionada por um par de alavancas de 0,4m de comprimento cada. A válvula só gira quando submetida a um momento de, pelo menos, 250N.m. Essa tubulação está presa à parede. Os pontos de fixação A e B resistem a trações e compressões, mas são frágeis a tendências de giro, rompendo-se quando submetidos a momentos superiores a 260N.m. Aplicou-se, nas extremidades das alavancas, um binário no sentido anti-horário que fechou a válvula, mas criou uma tendência de giro sobre os pontos A e B. Sabendo que os pontos de fixação não foram danificados, é correto afirmar, a respeito de F  , em newtons, que

A)

B)

C)

D)

E)

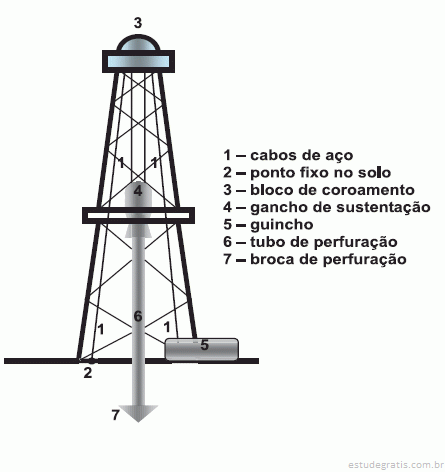

A figura abaixo mostra o esquema de uma torre de perfuração de petróleo.

Um cabo de aço (1) está com uma de suas extremidades presa ao chão (2). Esse cabo de aço é esticado ao longo da torre até alcançar o bloco de coroamento (3), onde passa por uma roldana fixa. Após passar por essa roldana, o cabo vai verticalmente até o gancho de sustentação do tubo de perfuração (4), onde passa por uma roldana móvel, volta verticalmente para o bloco de coroamento passando pela roldana fixa e desce até o guincho (5). Se o tubo de perfuração (6) pesa 1,8 x 10⁶N, a força que o guincho precisa fazer para sustentar o tubo vale, em newtons:
