Questões de Física do ano 2006

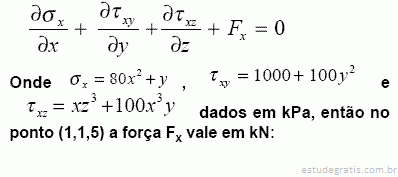

Dada a equação de equilíbrio,

Uma viga de aço,  , de comprimento L e de secção transversal constante retangular, base 2cm por uma altura de 6cm, está engastada numa extremidade e carregada por uma força concentrada P de 200N, vertical de cima para baixo, na extremidade que está livre. Tendo a validade da hipótese de Euler-Bernoulli e supondo que não haja instabilidade lateral na viga, os valores mais próximos da força cortante e da tensão máxima de flexão na secção a 2m da sua extremidade livre são respectivamente:

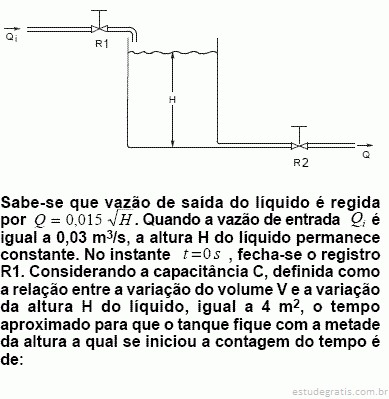

Considere o sistema hidráulico da figura abaixo:

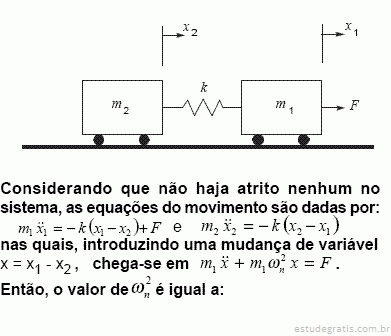

Considere um sistema mecânico simples onde duas massas m₁ e m₂ estão ligadas por uma mola de constante k, como mostra a figura abaixo:

A)

B)

C)

D)
