Questões de Engenharia Mecânica do ano 2012

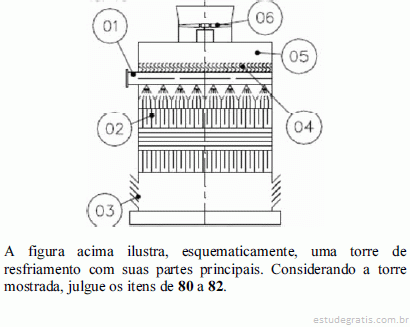

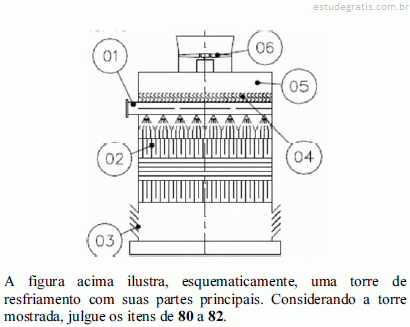

A torre é de tiragem forçada, com escoamento cruzado.

Entre os componentes da torre de resfriamento mostrada na figura são corretamente identificados: o enchimento -04, o ventilador -06 e o eliminador de gotas -03.

O desempenho térmico da torre de resfriamento vai depender, principalmente, da temperatura de bulbo úmido do ar na sua entrada. A temperatura de bulbo seco e a umidade relativa do ar na entrada da torre impactarão consideravelmente o desempenho térmico dessa torre.

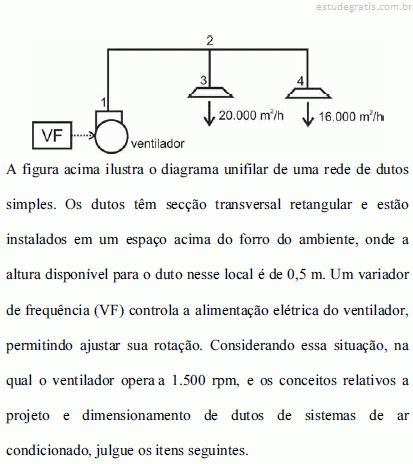

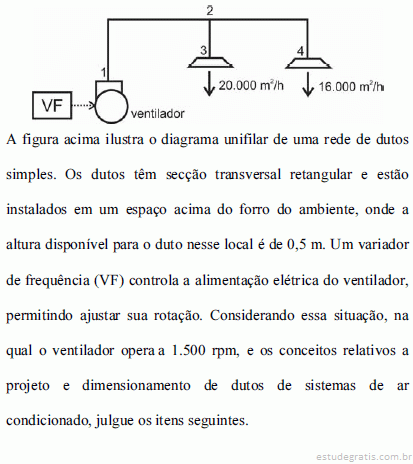

Se a vazão de ar deve ser aumentada para 72.000 m³/h, então o variador de frequência (VF) deverá ser ajustado para que o ventilador opere na rotação de 3.000 rpm.

Em relação aos métodos de dimensionamento de dutos de distribuição de ar em sistemas de ar condicionado, o método das iguais perdas de carga ou método da fricção constante, baseia-se na adoção de valores práticos de perda de carga recomendados. Valores em Pa/m reduzidos favorecem menores custos de energia, enquanto valores elevados reduzem as dimensões dos dutos. Ramais curtos e próximos ao ventilador podem ser dimensionados com menores valores de Pa/m, reduzindo assim a necessidade de restringir excessivamente os dispositivos de balanceamento e regulagem.
