Questões de Engenharia Mecânica do ano 2012

Rotores do tipo fechado são indicados para o bombeamento de líquidos limpos e apresentam maior rendimento em comparação aos rotores do tipo aberto, que são mais utilizados em bombas pequenas, possuem menor rendimento e são preferíveis para o bombeamento de líquidos sujos.

Quando a bomba centrífuga está afogada, é indispensável mantê-la escorvada.

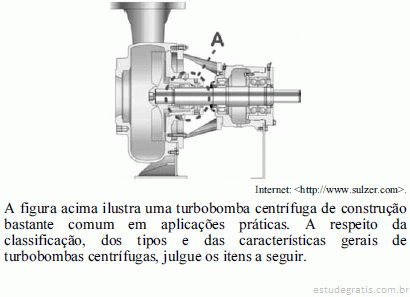

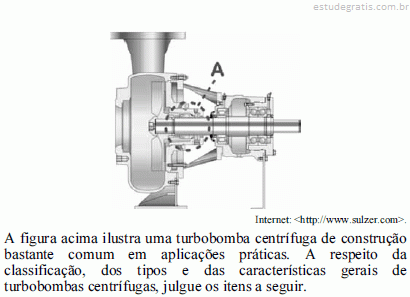

A bomba centrífuga mostrada é de simples estágio e utiliza um rotor do tipo fechado. A região A indicada na figura representa o mancal do rotor que, normalmente, é uma bucha ou casquilho de bronze ou de outro material similar.

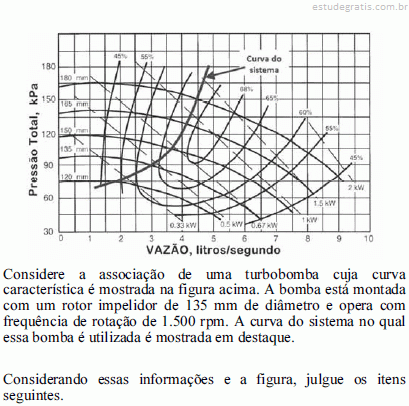

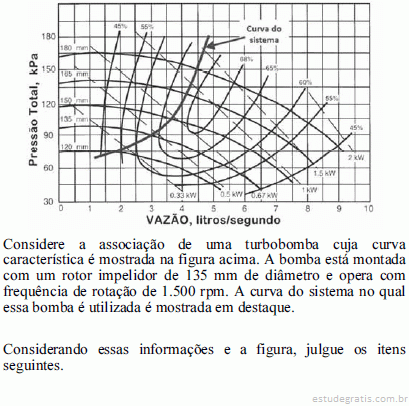

Considerando que a vazão da bomba possa ser modificada pelo ajuste de sua frequência de rotação e que a potência real consumida pela bomba no ponto de operação definido pela situação apresentada é de 0,5 kW, então, caso a vazão de água fosse duplicada, a potência consumida aumentaria para 4 kW.

A operação da bomba ocorre com vazão de 3 L/s e permite uma elevação de pressão de 90 kPa.
