Questões de Engenharia Mecânica do ano 2012

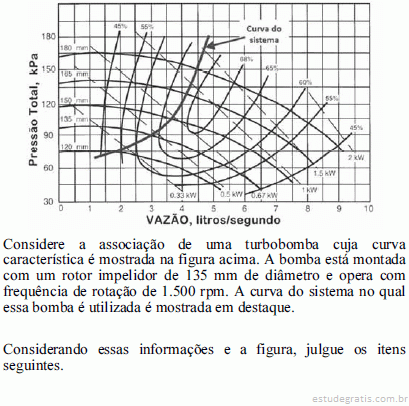

Se forem empregadas duas bombas como essa em um arranjo em série, então, na operação simultânea dessas bombas, a vazão de água no circuito será elevada para 4,5 L/s, enquanto cada bomba, isoladamente, desenvolverá uma potência de aproximadamente 0,67 kW.

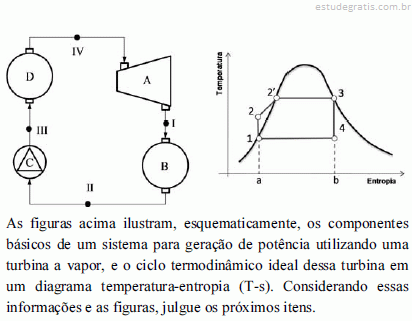

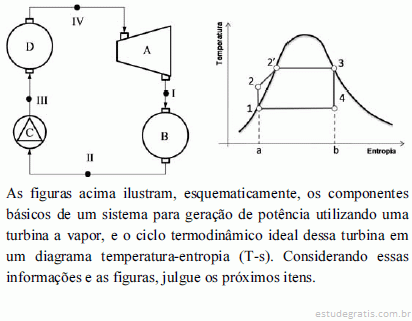

O ciclo representado é denominado ciclo de Rankine e envolve processos ideais. O processo 1-2-2', no diagrama T-s, representa o aumento de temperatura devido ao aquecimento do fluido na caldeira. Esse processo de aquecimento na caldeira corresponde à mudança de estado entre os pontos I e II do esquema, em que o componente B representa a caldeira. O ciclo opera com rejeição de calor que ocorre no componente D, que representa o condensador.

O componente representado por A corresponde à turbina a vapor usada no ciclo que realiza o processo IV-I, indicado no diagrama T-s pelo processo 3-4.

O rendimento térmico do ciclo mostrado é dado pela razão entre a potência produzida na turbina e a energia térmica consumida na caldeira.

O diagrama A representa os processos para o ciclo de Otto. Ao ser usado na mesma taxa de compressão de um ciclo Diesel, o ciclo Otto apresenta rendimento térmico menor que o do ciclo Diesel.
