Questões de Engenharia Mecânica do ano 2012

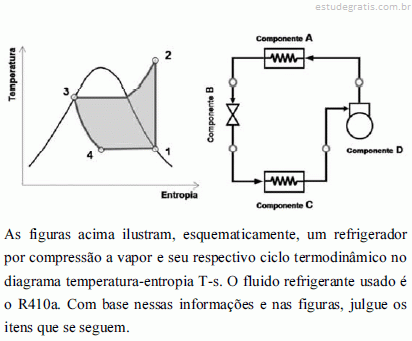

No componente B ocorre a expansão do gás refrigerante, representado no diagrama T-s pelo processo 3-4. Essa expansão pode ser obtida utilizando-se uma válvula termostática que controla a vazão de refrigerante em função do superaquecimento do gás na entrada do compressor.

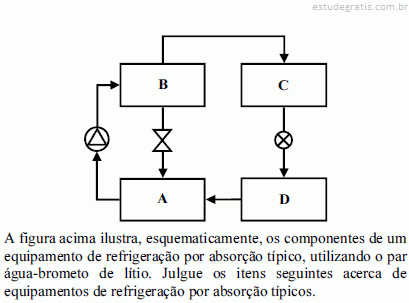

O fornecimento de calor ocorre no componente C, denominado aquecedor de solução. Nesse aquecedor, liberase o brometo de lítio, que é o fluido refrigerante utilizado. O fluido, então, segue em direção ao componente D, denominado evaporador, onde o efeito de refrigeração é obtido.

O componente A é o absorvedor do ciclo. Nesse local, o vapor d'água produzido pela ebulição no evaporador é absorvido pela solução concentrada de água-brometo de lítio proveniente do gerador, que é o componente B.

Uma máquina de absorção de queima direta é indicada para aplicações de cogeração, em que o calor residual do processo está disponível e pode ser diretamente fornecido ao equipamento de absorção. Já as máquinas de queima indireta utilizam a queima de algum gás combustível em um queimador acoplado ao gerador do ciclo.

Ciclos de refrigeração por absorção apresentam coeficientes de performance (COPs) menores que os dos ciclos de refrigeração por compressão de vapor. Tipicamente, os ciclos de refrigeração por absorção de simples efeito tem COP < 1,00, enquanto os equipamentos comerciais de duplo efeito permitem obter COPs acima desse valor.
