Questões de Engenharia Eletrônica da CESPE / CEBRASPE

Pesquise questões de concurso nos filtros abaixo

Listagem de Questões de Engenharia Eletrônica da CESPE / CEBRASPE

#Questão 423389 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

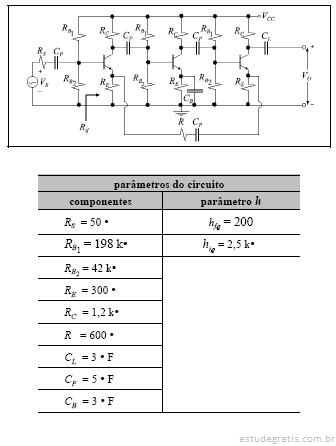

O amplificador com realimentação mostrado na figura acima, cujos respectivos parâmetros estão indicados na tabela acima, constitui uma topologia clássica. Supondo que os transistores usados no circuito são idênticos e considerando desprezíveis os outros parâmetros do modelo h dos transistores, julgue os itens a seguir, acerca desse circuito.

O módulo da transcondutância do amplificador em malha fechada é inferior a 30 m•

#Questão 423390 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

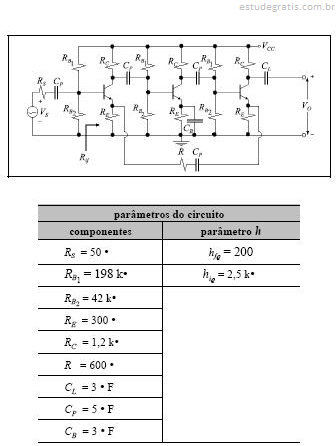

O amplificador com realimentação mostrado na figura acima, cujos respectivos parâmetros estão indicados na tabela acima, constitui uma topologia clássica. Supondo que os transistores usados no circuito são idênticos e considerando desprezíveis os outros parâmetros do modelo h dos transistores, julgue os itens a seguir, acerca desse circuito.

O ganho de tensão em malha fechada é igual a •100.

#Questão 423391 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

O amplificador com realimentação mostrado na figura acima, cujos respectivos parâmetros estão indicados na tabela acima, constitui uma topologia clássica. Supondo que os transistores usados no circuito são idênticos e considerando desprezíveis os outros parâmetros do modelo h dos transistores, julgue os itens a seguir, acerca desse circuito.

A impedância de entrada Rif do amplificador realimentado é inferior a 1 M•.

#Questão 423392 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

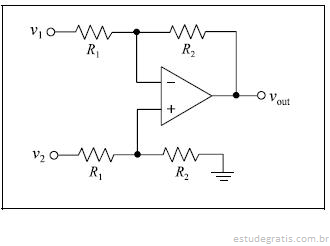

A figura acima mostra um circuito que utiliza um amplificador operacional ideal e possui duas entradas e uma saída. Considerando que no circuito v1 e v2 assumem apenas valores que mantenham o amplificador operacional funcionando em sua região linear, se

v1 = v2, então vout = 0 V.

#Questão 423393 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

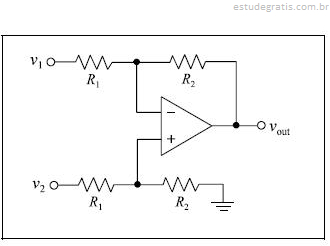

A figura acima mostra um circuito que utiliza um amplificador operacional ideal e possui duas entradas e uma saída. Considerando que no circuito v1 e v2 assumem apenas valores que mantenham o amplificador operacional funcionando em sua região linear, se

R1 = R2 e v1 = 0 V, então vout = •v2.
