#Questão 423366 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

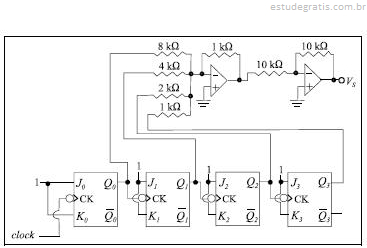

No circuito da figura acima, os flip-flops são do tipo TTL, os amplificadores operacionais são alimentados por tensões de –15 V e +15 V e o sinal de clock é uma onda quadrada em nível TTL com 800 kHz. Com relação a esse circuito, julgue os itens a seguir.

O circuito formado pelos quatro flip-flops corresponde a um circuito seqüencial assíncrono.

#Questão 423367 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

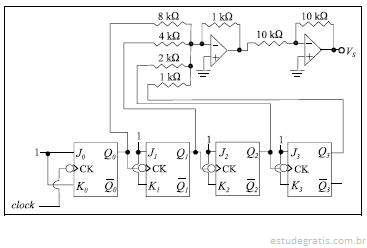

No circuito da figura acima, os flip-flops são do tipo TTL, os amplificadores operacionais são alimentados por tensões de –15 V e +15 V e o sinal de clock é uma onda quadrada em nível TTL com 800 kHz. Com relação a esse circuito, julgue os itens a seguir.

As transições nos flip-flops mostrados na figura ocorrem nas bordas de descida dos sinais conectados aos pinos CK desses flip-flops.

#Questão 423368 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

No circuito da figura acima, os flip-flops são do tipo TTL, os amplificadores operacionais são alimentados por tensões de –15 V e +15 V e o sinal de clock é uma onda quadrada em nível TTL com 800 kHz. Com relação a esse circuito, julgue os itens a seguir.

Quando os sinais digitais Q3, Q2, Q1 e Q0 assumirem os valores lógicos Q3Q2Q1Q0 = 1111, o valor da tensão na saída VS será de 15 V.

#Questão 423369 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

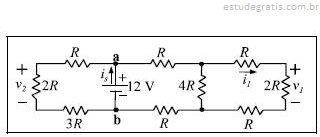

A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a

tensão v1 é igual a 3 V.

#Questão 423370 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

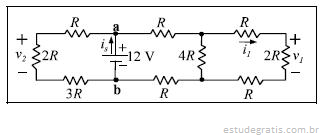

A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a

corrente i1 é igual a 2 A.
