Questões de Engenharia Eletrônica da CESPE / CEBRASPE

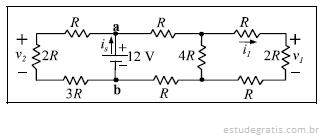

A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a

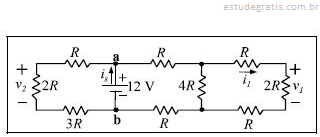

A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a

A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a

resistência equivalente do circuito visto a partir da fonte DC é 2,5 •.

Julgue os itens abaixo, relativos à aplicação de realimentação negativa em circuitos amplificadores lineares.

A realimentação negativa pode tornar um amplificador linear menos sensível à variação nos parâmetros intrínsecos dos dispositivos semicondutores usados no circuito, como, por exemplo, os transistores.

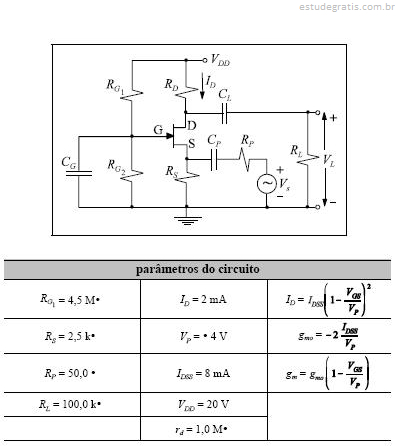

A figura acima mostra um amplificador implementado com um transistor JFET. Os capacitores C_L e C_P são grandes o suficiente para não afetarem a freqüência de corte inferior do circuito. Os parâmetros do dispositivo JFET, assim como outros dados relativos ao circuito são apresentados na tabela acima, em que r_d é a resistência de canal do JFET. Julgue os seguintes itens, relativos ao circuito, considerando que o amplificador apresenta o módulo do ganho de tensão igual a 2.
