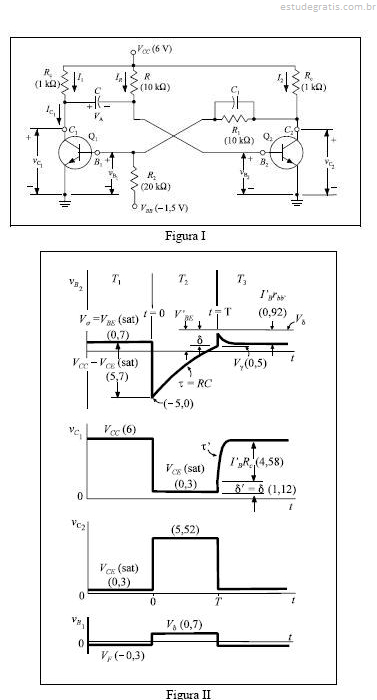

A figura I acima mostra um circuito multivibrador transistorizado, em que Q₁ e Q₂ são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

A figura I acima mostra um circuito multivibrador transistorizado, em que Q₁ e Q₂ são transistores idênticos. As formas de onda observadas em alguns pontos desse circuito são apresentadas na figura II. Julgue os itens a seguir, relativos ao circuito e às formas de onda observadas.

A tensão de pico reversa na base de Q₁ pode levar à ruptura da junção, danificando permanentemente o transistor.

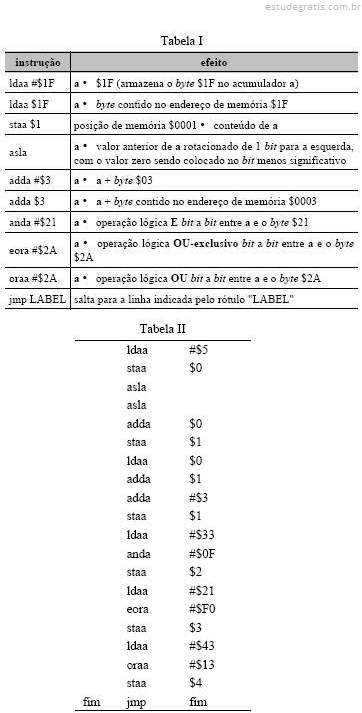

Um microprocessador hipotético de 8 bits tem um acumulador a de 8 bits e a memória RAM ocupa os endereços de $0 a $FF. Os efeitos de algumas instruções desse microprocessador são descritos na tabela I acima, em que o símbolo $ significa que o número está representado em hexadecimal, enquanto o símbolo # significa que o operando é o próprio número e não o conteúdo do endereço representado por ele. Quando o operando não contém o símbolo #, ele se referirá ao conteúdo do endereço indicado pelo número. Após a execução do trecho de programa da tabela II, é correto afirmar que o byte contido no endereço de memória
