Questões de Engenharia Eletrônica do ano 2011

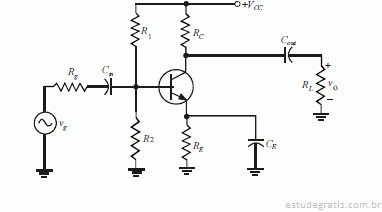

Considere o diagrama acima, que representa um amplificador, com transistor bipolar de junção que está polarizado corretamente na região ativa, e cujo ganho A=v_o/v_g é igual a 20. Considere, ainda, que V_CC seja igual a 12 V e que o potencial CC de polarização seja igual a 4 V no emissor e igual a 8 V no coletor. Considere, por fim, que todos os capacitores tenham capacitância alta o suficiente para que funcionem como curtos-circuitos para o sinal v_g, em razão da frequência desse sinal. Com base nessas informações, julgue os itens seguintes.

Caso o capacitor C_E seja retirado do circuito, ocorrerá um aumento no ganho A do amplificador.

Considere o diagrama acima, que representa um amplificador, com transistor bipolar de junção que está polarizado corretamente na região ativa, e cujo ganho A=v_o/v_g é igual a 20. Considere, ainda, que V_CC seja igual a 12 V e que o potencial CC de polarização seja igual a 4 V no emissor e igual a 8 V no coletor. Considere, por fim, que todos os capacitores tenham capacitância alta o suficiente para que funcionem como curtos-circuitos para o sinal v_g, em razão da frequência desse sinal. Com base nessas informações, julgue os itens seguintes.

A configuração do amplificador acima representado é do tipo emissor comum.

Considere o diagrama acima, que representa um amplificador, com transistor bipolar de junção que está polarizado corretamente na região ativa, e cujo ganho A=v_o/v_g é igual a 20. Considere, ainda, que V_CC seja igual a 12 V e que o potencial CC de polarização seja igual a 4 V no emissor e igual a 8 V no coletor. Considere, por fim, que todos os capacitores tenham capacitância alta o suficiente para que funcionem como curtos-circuitos para o sinal v_g, em razão da frequência desse sinal. Com base nessas informações, julgue os itens seguintes.

Se v_g for um sinal senoidal com amplitude de pico de 1 mV, então, a tensão no coletor do transistor será igual a soma de uma tensão contínua de 4 V e de uma tensão senoidal, que terá amplitude de pico igual a 20 mV e a mesma frequência e a mesma fase do sinal v_g.

Julgue o item abaixo, relativo a campos eletrostáticos e magnetostáticos.

Considere duas esferas, uma com raio de 10 cm e outra com raio de 20 cm, ambas carregadas com uma carga de 1 C, distribuída uniformemente no volume das esferas. Nessa situação, o módulo do campo gerado pela primeira esfera em um ponto localizado a 1 m do seu centro será igual à metade do campo gerado pela segunda esfera em um ponto também a 1 m do centro dessa esfera.

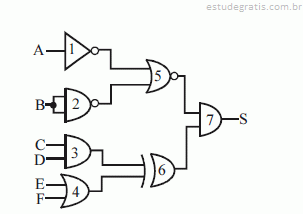

Considere a figura acima, que representa o diagrama de um circuito lógico com seis entradas (A, B, C, D, E e F) e uma saída (S). Com relação a esse circuito, julgue os itens seguintes.

Caso o valor lógico 0 seja aplicado à entrada A, então, a saída S terá o valor lógico 0, independentemente dos valores lógicos nas outras entradas.
